TH406 — Frontplattensteckverbinder Ø 38 mm
Serie · 5 Ausführungen · 31 Varianten

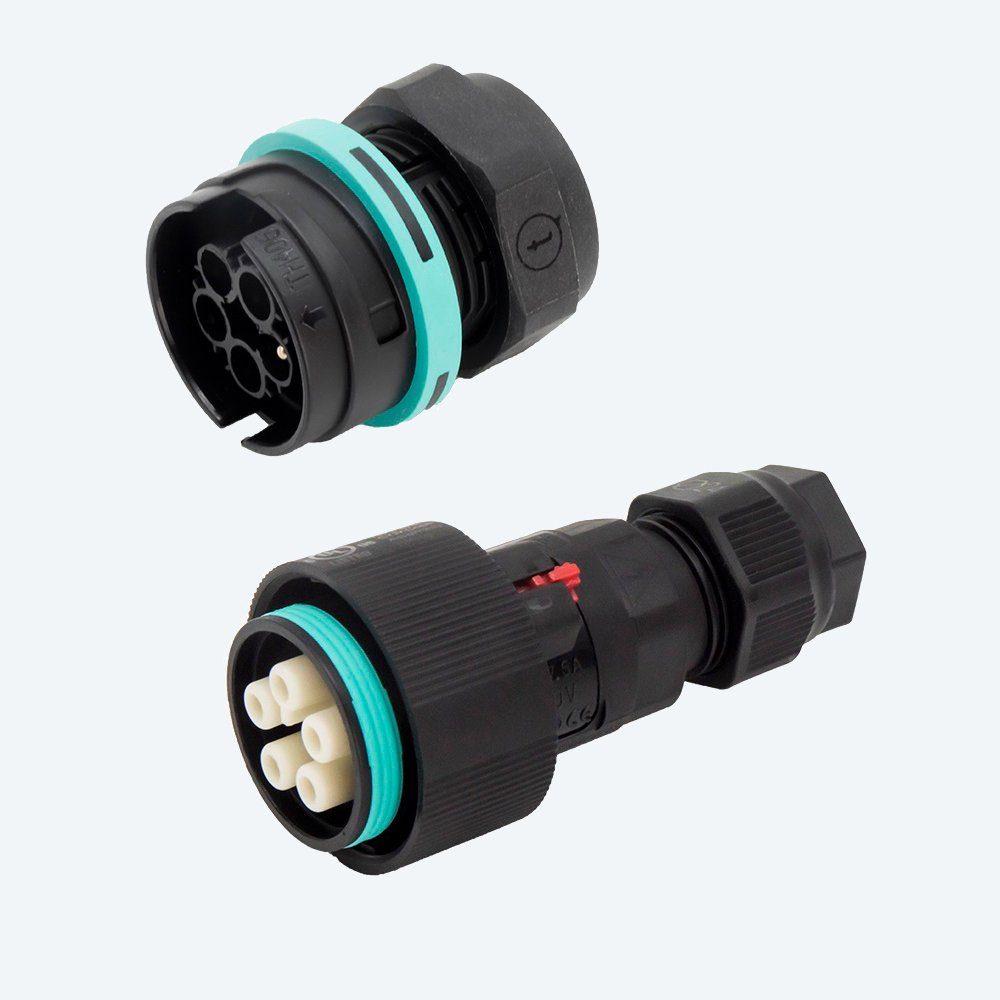

Abbildung ähnlich
Die Serie TH406 — Frontplattensteckverbinder Ø 38 mm umfasst 5 Ausführungen mit insgesamt 31 Varianten.
Der TH406 ist die Einbauhälfte zum Kabelsteckverbinder TH405: gleicher Ø 38 mm, gleiche Bajonettverriegelung, Einbaugewinde M28, IP68. Das Gegenstück am Kabel ist die TH405-Kabelkupplung — die Anschlussart beider Seiten lässt sich frei kombinieren. Verfügbar mit Schraub-, Crimp- und Piercing-Anschluss, als UP-Ausführung und als Set mit der passenden Gehäusekupplung.
Gemeinsame Eigenschaften der Serie
Gehäuseform:Rund
Gehäusematerial:Kunststoff schwarz
Kontaktmaterial:Messing
MaxStrom [A]:17.5
Montageart:Frontplattenmontage
Schutzart:IP68
Spannung [V]:400
Zulassung:CE
Ausführungen der Serie
Jede Ausführung der Serie TH406 — Frontplattensteckverbinder Ø 38 mm führt zu ihren Varianten mit allen technischen Daten.
TH406-Crimp
TH406 Crimpanschluss
4 Varianten
- Anschlussart:
- Crimpkontakte
TH406-Piercing
TH406 Piercing-Anschluss
8 Varianten
- Anschlussart:
- Piercing-Schraube
TH406-Screw
TH406 Schraubanschluss
10 Varianten
- Anschlussart:
- Schraubanschlüsse
- Kabelquerschnitt max. mm²:
- 1.5
TH406-Kit
TH406 Set
3 Varianten
- Anschlussart:
- Schraubanschlüsse
TH406-UP
TH406 UP Industrial
6 Varianten
- Anschlussart:
- Schraubanschlüsse
- Kabelquerschnitt max. mm²:
- 6
