TH406 Piercing-Anschluss
Gemeinsame Eigenschaften
Verfügbare Ausführungen
Diese Eigenschaften variieren innerhalb der Serie TH406 Piercing-Anschluss und können konfiguriert werden.
Beispiel-Konfigurationen
Eine Auswahl typischer Ausführungen aus der Serie TH406 Piercing-Anschluss. Alle 8 Varianten finden Sie weiter unten in der Tabelle.
- Gehäusetyp:
- Gehäusesteckverbinder männlich
- Steckverbindertyp:
- Stecker
- Polzahl:
- 5
- Gehäusetyp:
- Gehäusesteckverbinder männlich
- Steckverbindertyp:
- Stecker
- Polzahl:
- 3
- Gehäusetyp:
- Gehäusesteckverbinder männlich
- Steckverbindertyp:
- Stecker
- Polzahl:
- 6
- Gehäusetyp:
- Gehäusesteckverbinder männlich
- Steckverbindertyp:
- Stecker
- Polzahl:
- 2
Alle Varianten der Serie (8)
| Bezeichnung | Art.-Nr. | Gehäusetyp | Polzahl | Steckverbindertyp | Lager | |
|---|---|---|---|---|---|---|
|

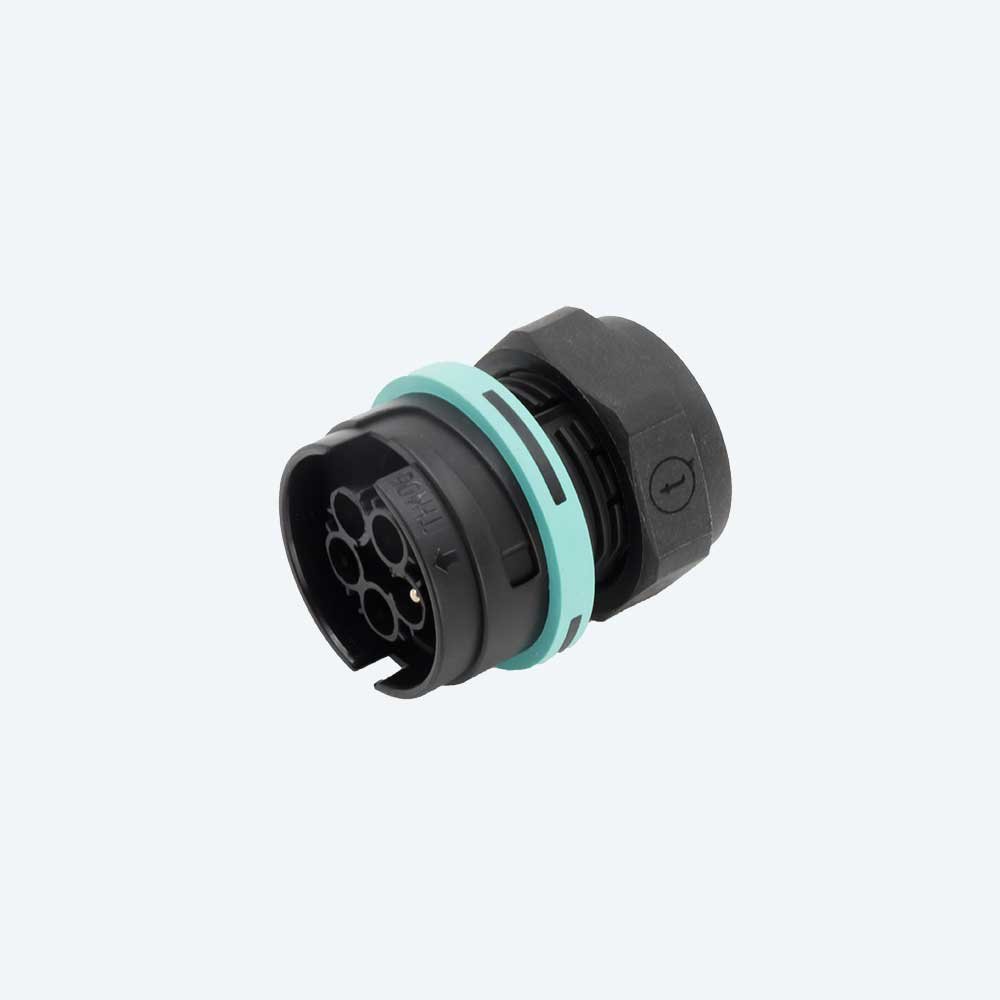

TH406 Gehäusesteckverbinder männlich 5 polig
Gehäusesteckverbinder männlich
Stecker
5
|
THP.406.A1A | Gehäusesteckverbinder männlich | 5 | Stecker | 0 |
|

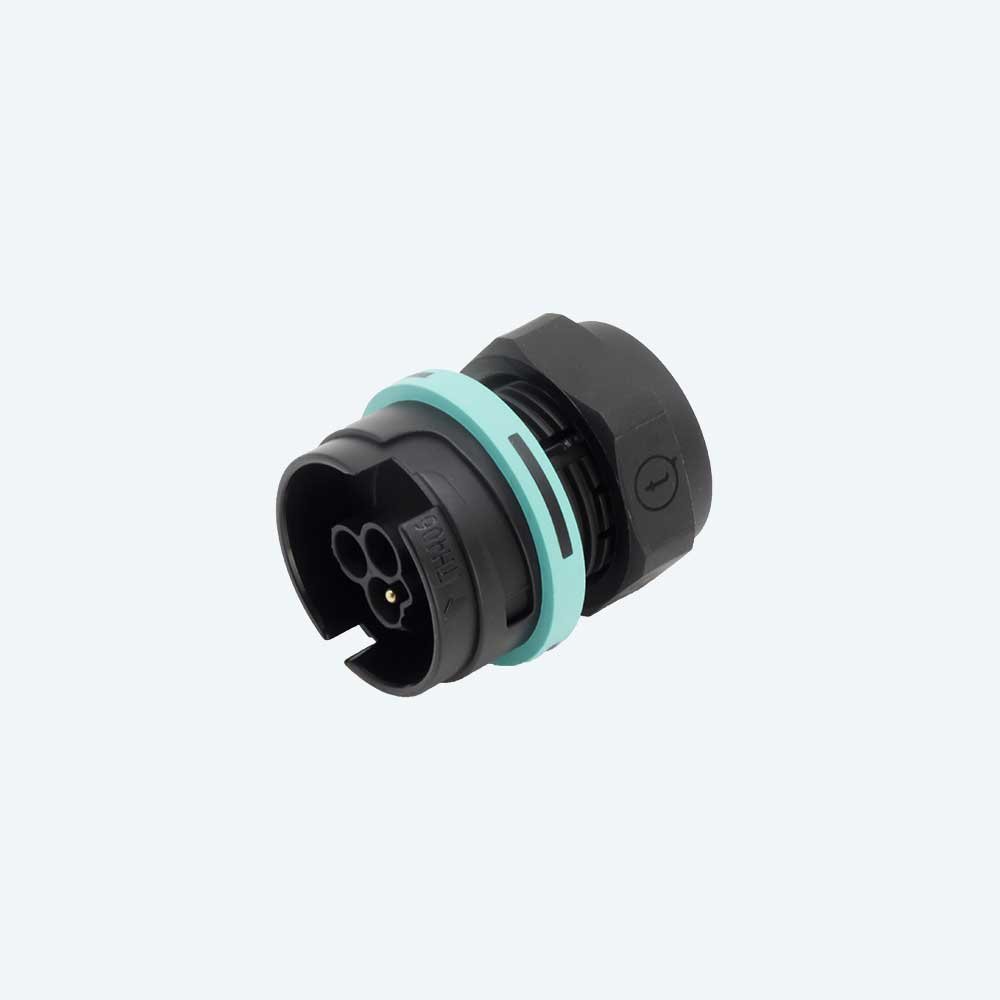

TH406 Gehäusesteckverbinder männlich 3 polig
Gehäusesteckverbinder männlich
Stecker
3
|
THP.406.A1B | Gehäusesteckverbinder männlich | 3 | Stecker | 0 |
|

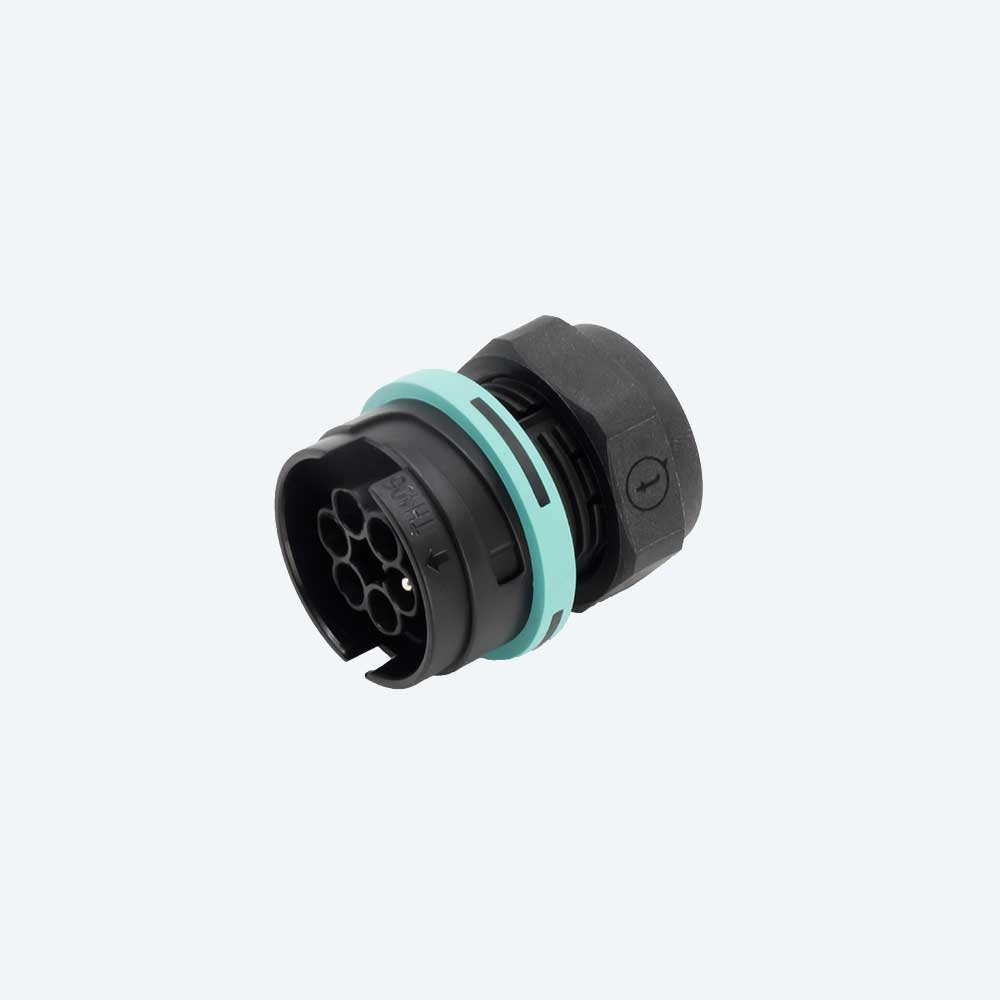

TH406 Gehäusesteckverbinder männlich 6 polig
Gehäusesteckverbinder männlich
Stecker
6
|
THP.406.A1E | Gehäusesteckverbinder männlich | 6 | Stecker | 0 |
|

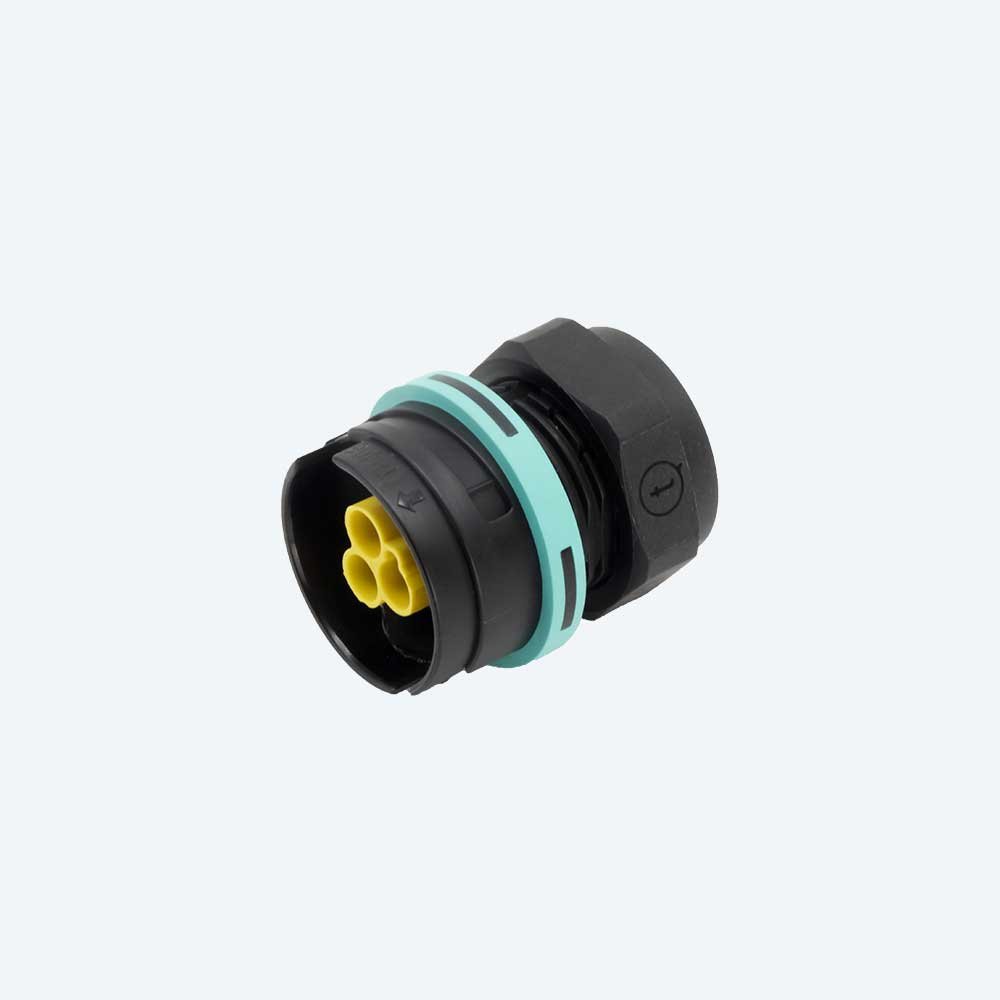

TH406 Gehäusesteckverbinder männlich 2 polig
Gehäusesteckverbinder männlich
Stecker
2
|
THP.406.A1G | Gehäusesteckverbinder männlich | 2 | Stecker | 0 |
 |

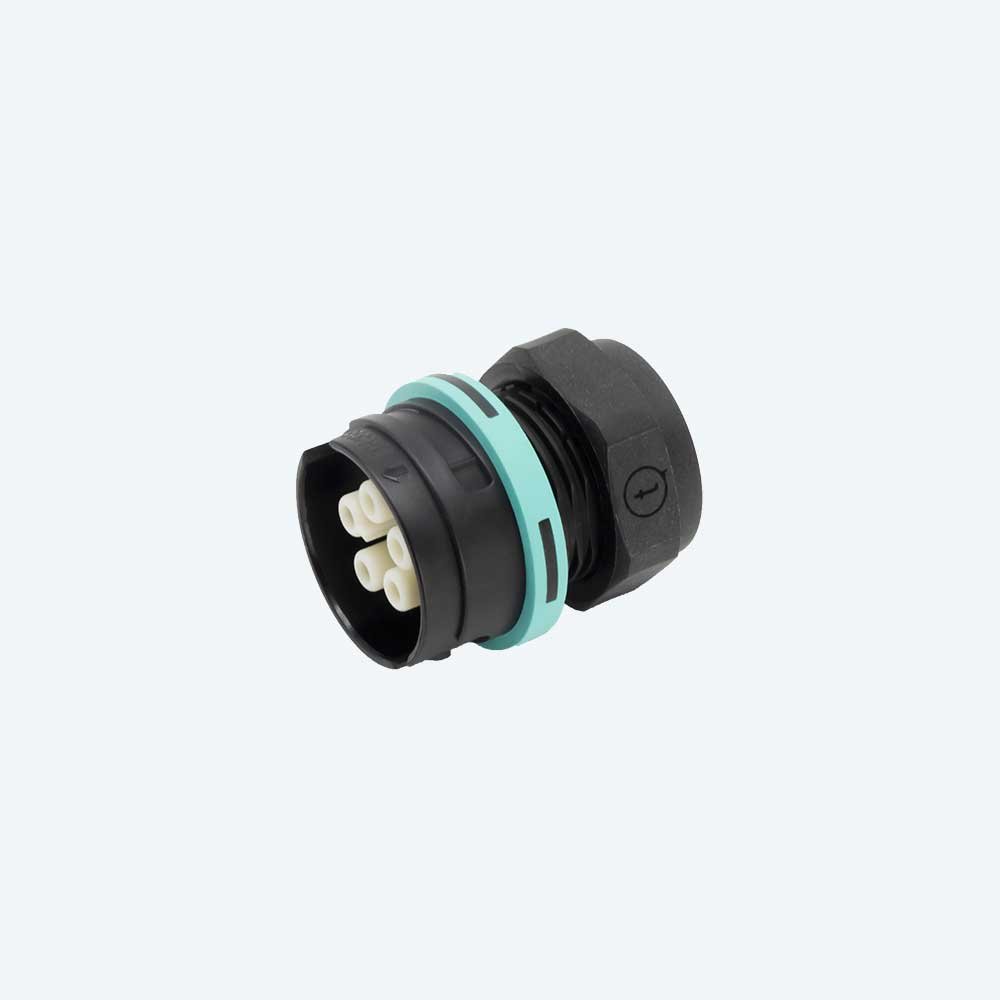

TH406 Gehäusekupplung weiblich 5 polig
Gehäusekupplung weiblich
Buchse
5
|
THP.406.C1A | Gehäusekupplung weiblich | 5 | Buchse | 0 |
 |

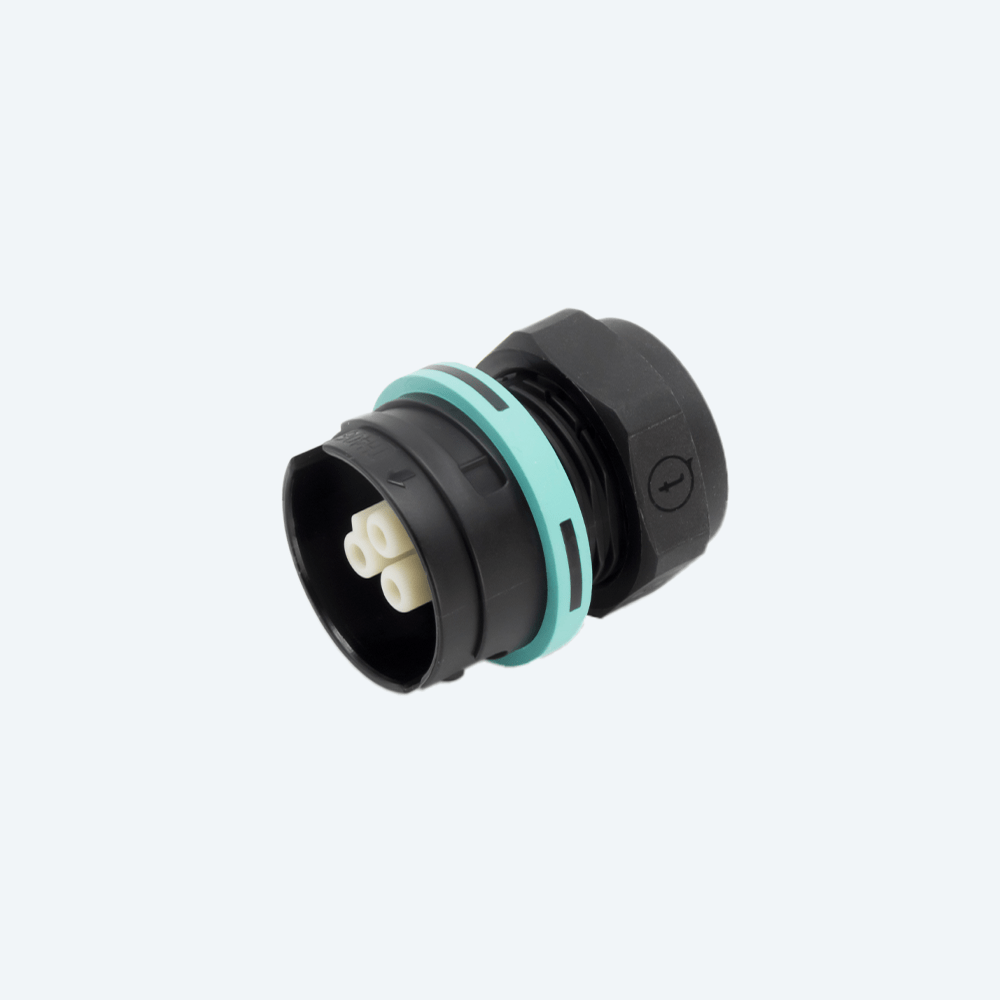

TH406 Gehäusekupplung weiblich 3 polig
Gehäusekupplung weiblich
Buchse
3
|
THP.406.C1B | Gehäusekupplung weiblich | 3 | Buchse | 0 |
 |

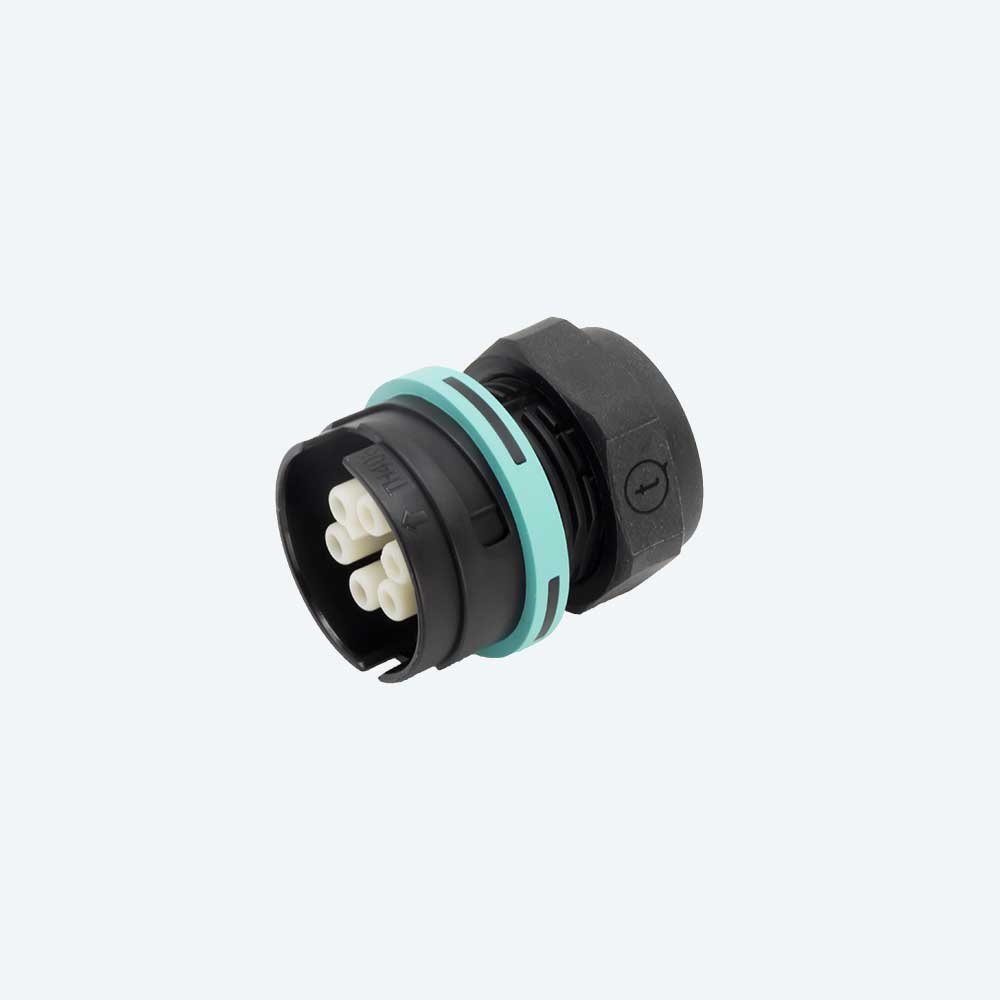

TH406 Gehäusekupplung weiblich 6 polig
Gehäusekupplung weiblich
Buchse
6
|
THP.406.C1E | Gehäusekupplung weiblich | 6 | Buchse | 0 |
 |

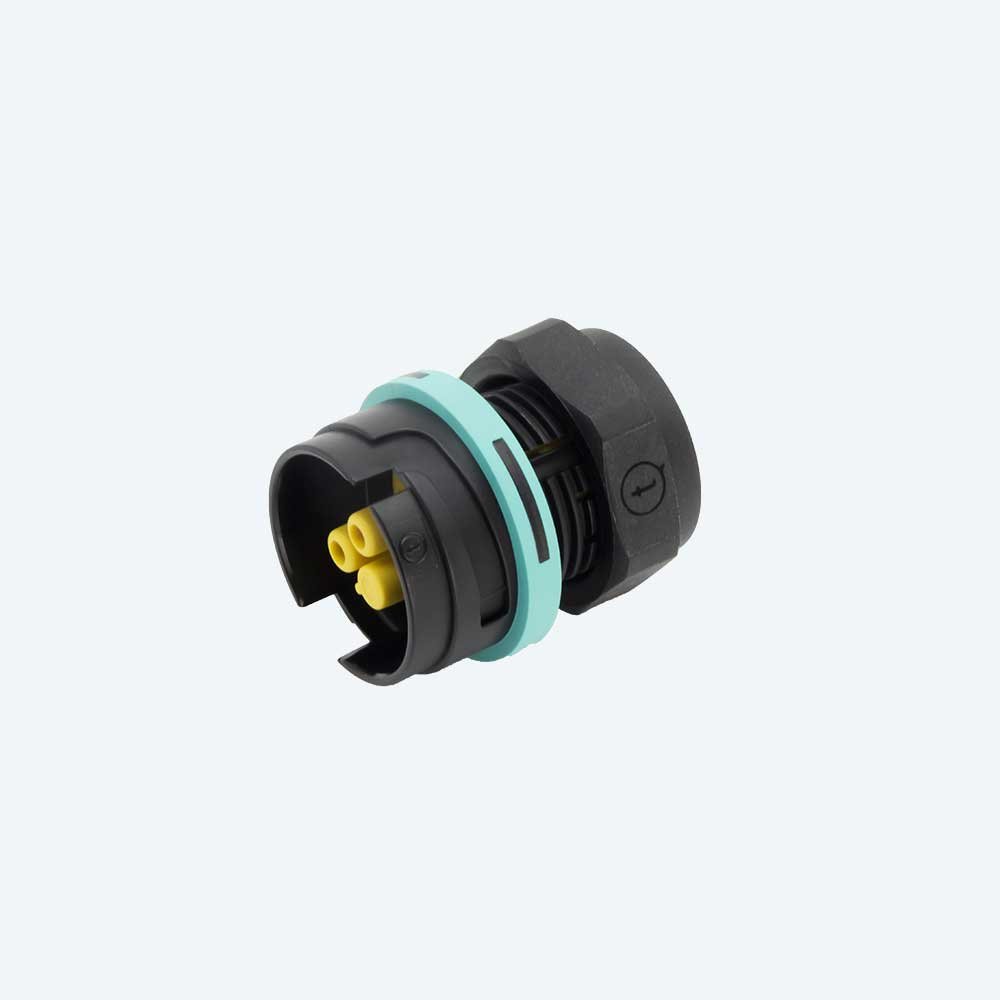

TH406 Gehäusekupplung weiblich 2 polig
Gehäusekupplung weiblich
Buchse
2
|
THP.406.C1G | Gehäusekupplung weiblich | 2 | Buchse | 0 |
Beschreibung
Die Serie TH406 ist die Einbauausführung des TeePlug: Sie bringt dieselbe Steckverbindung wie das TH405 durch eine Gehäusewand. Ausgelegt ist sie auf 17,5 A bei 400 V AC bei Schutzart IP68.
Piercing-Anschluss
Beim Piercing-Anschluss durchdringt die Klemmschraube die Aderisolierung — der Leiter muss nicht abisoliert werden. Im Gehäuseinneren, wo oft wenig Platz und schlechtes Licht ist, spart das den fehleranfälligsten Arbeitsschritt.
Einbau mit M28
Montiert wird mit einem M28-Gewinde und Kontermutter von der Frontseite. Die Steckseite bleibt außen, die Anschlussseite liegt im Gehäuse.
Welche Hälfte wohin?
Der Gehäusesteckverbinder trägt die Stiftkontakte, die Gehäusekupplung die Buchsenkontakte. Die berührbaren Stifte gehören auf die Seite, die nach dem Trennen spannungsfrei ist.
Gegenstück
Gesteckt wird mit den Kabelausführungen der Serie TH405 — gleiche Bajonettverriegelung, gleiche Kontaktbilder, jeweils gleiche Polzahl.
Polzahlen und Kontaktmarkierung
Verfügbar sind 2-, 3-, 5- und 6-polige Ausführungen. Der Schutzleiter zählt als Pol: 2-polig ist L-N, 3-polig L-N-E, 5-polig 1-2-L-N-E und 6-polig 1-2-3-L-N-E.
Dieselbe Serie gibt es auch mit Schraub- und Crimpanschluss. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
