TH406 Set
Gemeinsame Eigenschaften
Verfügbare Ausführungen
Diese Eigenschaften variieren innerhalb der Serie TH406 Set und können konfiguriert werden.
Beispiel-Konfigurationen
Eine Auswahl typischer Ausführungen aus der Serie TH406 Set. Alle 3 Varianten finden Sie weiter unten in der Tabelle.
Alle Varianten der Serie (3)
| Bezeichnung | Art.-Nr. | Gehäusetyp | Polzahl | Lager | |
|---|---|---|---|---|---|
 |

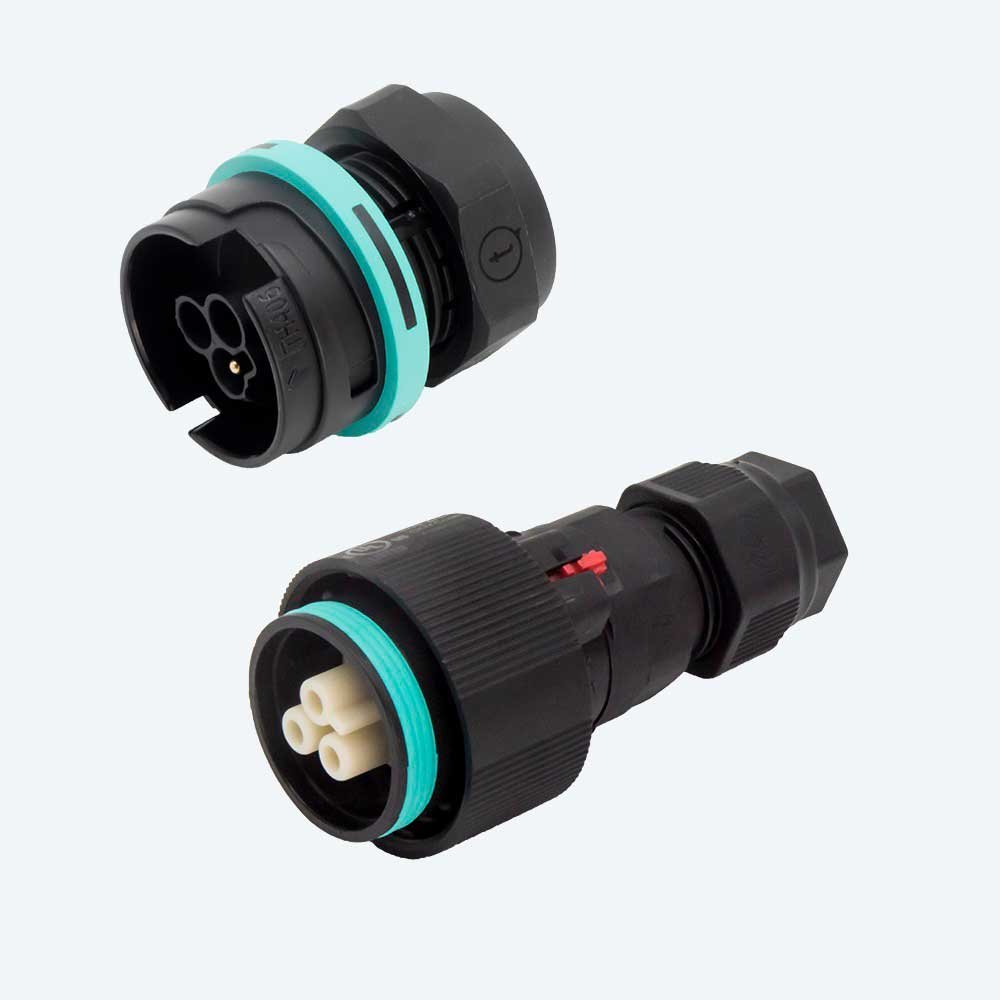

TH406 Set Stecker und Kupplung 3 polig
Set Stecker und Kupplung
3
|
THR.406.S3B | Set Stecker und Kupplung | 3 | 0 |
 |

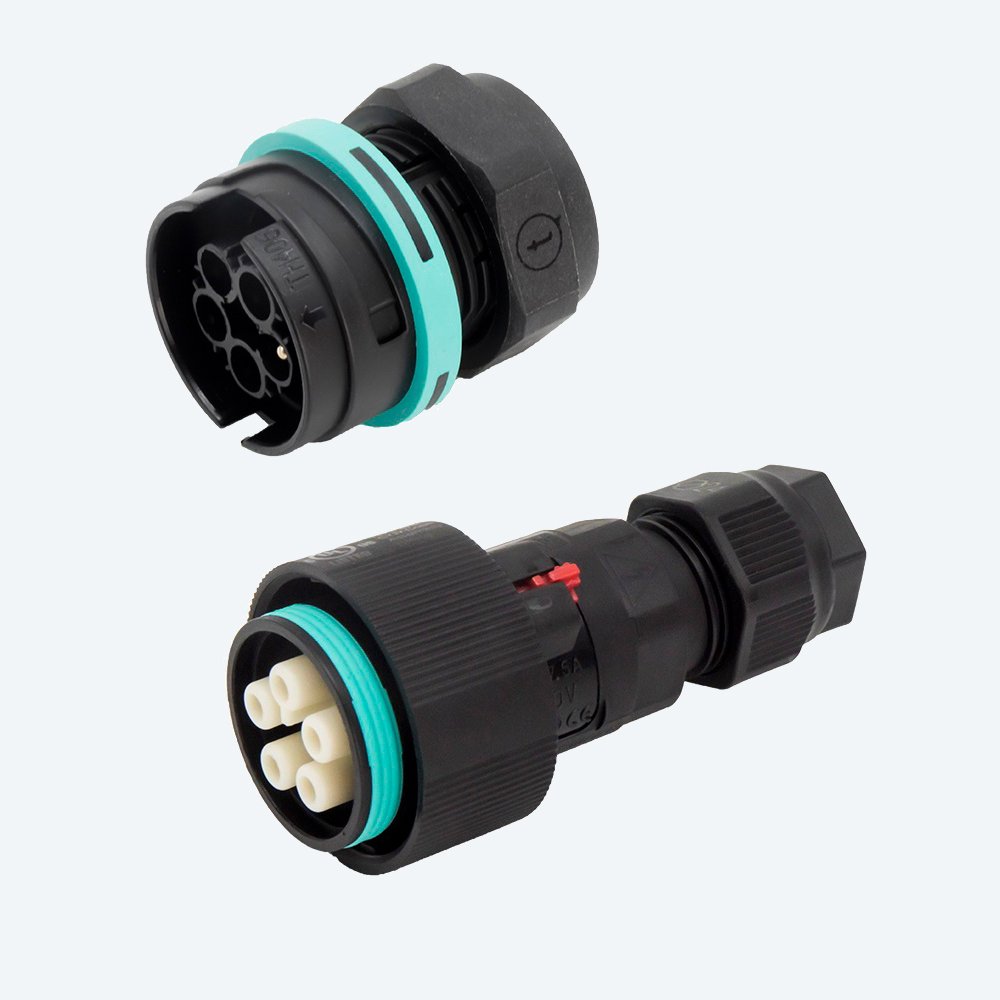

TH406 Set Stecker und Kupplung 5 polig
Set Stecker und Kupplung
5
|
THR.406.S5A | Set Stecker und Kupplung | 5 | 0 |
 |

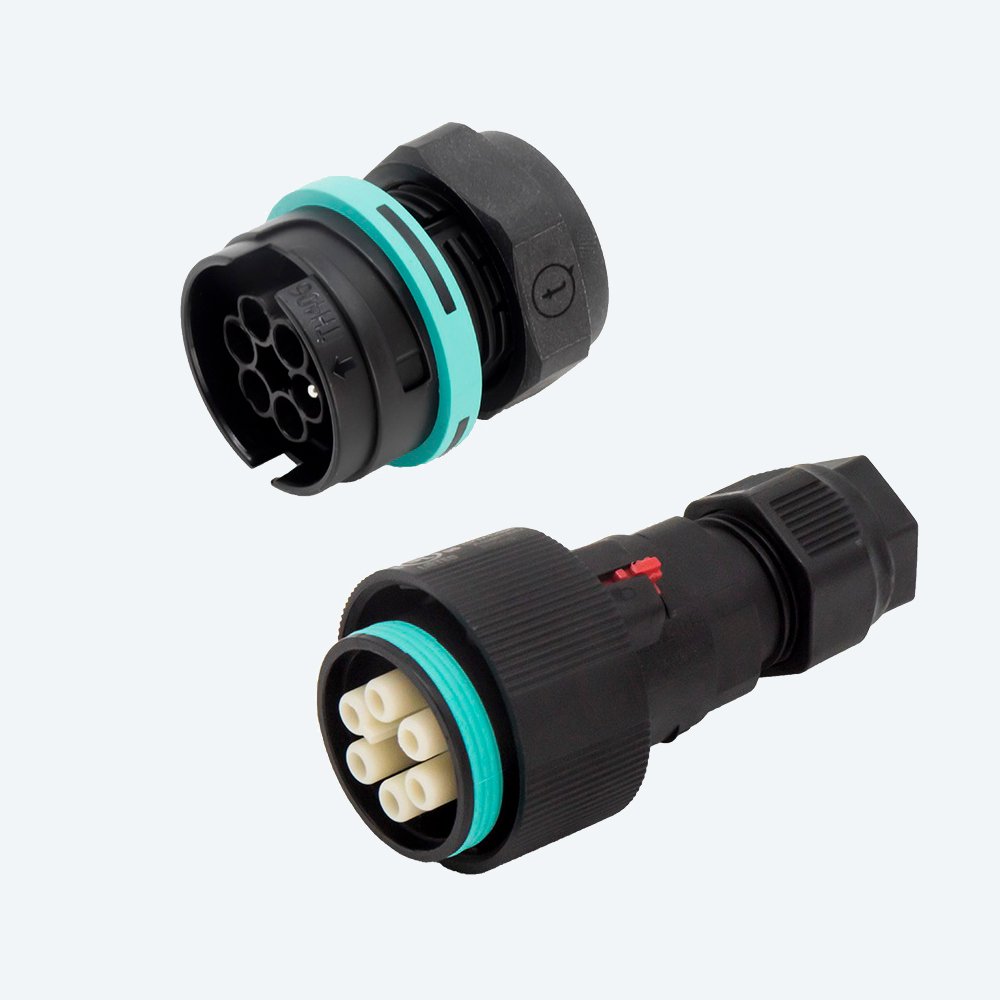

TH406 Set Stecker und Kupplung 6 polig
Set Stecker und Kupplung
6
|
THR.406.S6C | Set Stecker und Kupplung | 6 | 0 |
Beschreibung
Diese Artikel enthalten beide Einbauhälften — Gehäusesteckverbinder und Gehäusekupplung — unter einer Nummer.
Wann ein Set sinnvoll ist
Wo zwei Gehäuse über eine Trennstelle verbunden werden, sitzt in jedem eine Hälfte. Das Set liefert beide auf einmal: Polzahl, Kontaktbild und Verriegelung passen garantiert zusammen, und im Lager liegt eine Nummer statt zweier. Wird nur eine Seite gebraucht — etwa weil die Gegenseite am Kabel sitzt — sind die Einzelartikel die bessere Wahl.
Einbau mit M28
Beide Hälften werden mit M28-Gewinde und Kontermutter von der Frontseite montiert. Die Schutzart beträgt IP68, die Bemessung 17,5 A bei 400 V AC.
Polzahlen und Kontaktmarkierung
Die Sets gibt es 3-, 5- und 6-polig. Der Schutzleiter zählt als Pol: 3-polig ist L-N-E, 5-polig 1-2-L-N-E und 6-polig 1-2-3-L-N-E. Die 2- und 8-polige Ausführung führt Techno nur als Einzelartikel.
Die Einzelhälften finden Sie unter TH406 Schraubanschluss. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
