TH405 — Rundsteckverbinder Ø 38 mm für Kabelverbindungen
Serie · 8 Ausführungen · 61 Varianten

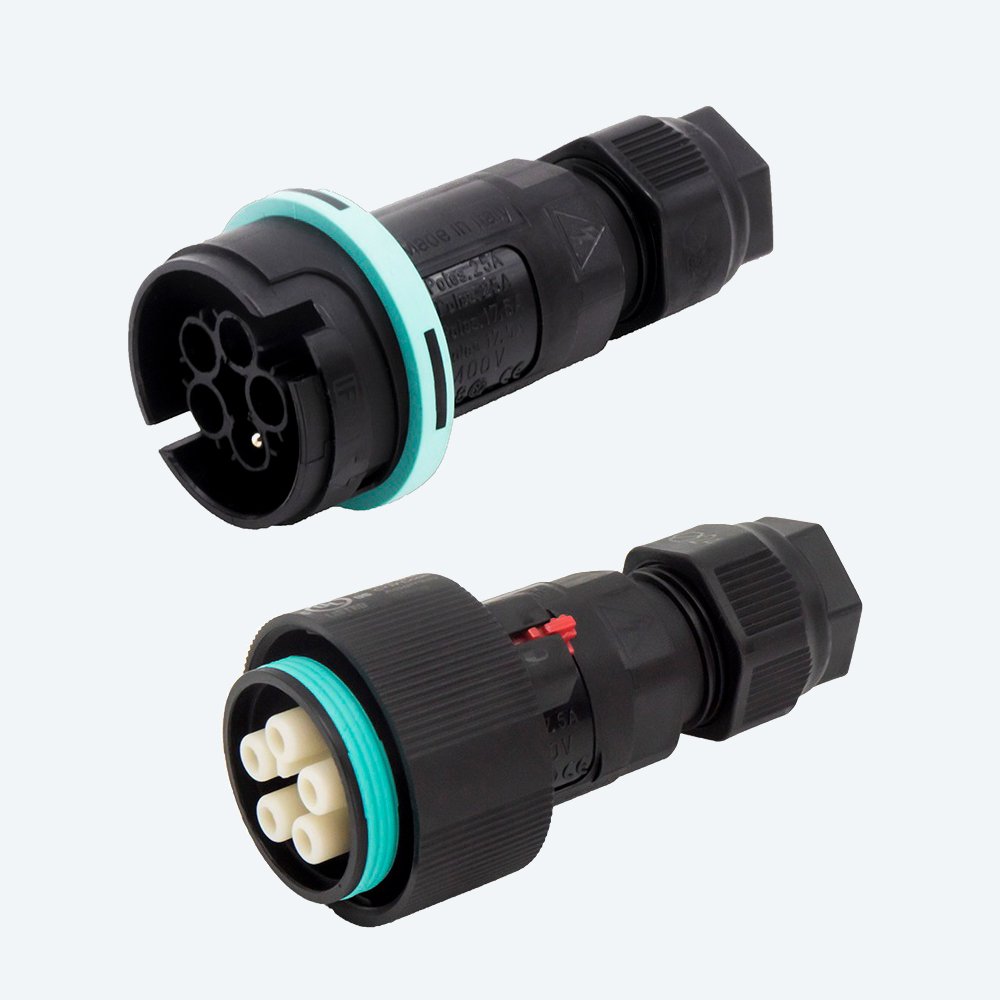

Abbildung ähnlich
Die Serie TH405 — Rundsteckverbinder Ø 38 mm für Kabelverbindungen umfasst 8 Ausführungen mit insgesamt 61 Varianten.
Der TH405 ist der große Rundsteckverbinder von Techno: 38 mm Außendurchmesser, 17,5 A bei 400 V AC, IP66 und IP68. Beide Hälften sitzen am Kabel, verriegelt wird mit einer Vierteldrehung über ein Bajonett — ohne Werkzeug. Die Serie gibt es mit Schraub-, Crimp- und Piercing-Anschluss, jeweils in Standard- und getauschter Kontaktbelegung, dazu als UP-Industrial-Ausführung für Leitungen bis 16,5 mm und als fertig gepaartes Set. Die Einbauausführung derselben Verbindung ist der TH406.
Gemeinsame Eigenschaften der Serie
Gehäuseform:Rund
Gehäusematerial:Kunststoff schwarz
Kontaktmaterial:Messing
MaxStrom [A]:17.5
Montageart:Kabelmontage
Spannung [V]:400
Ausführungen der Serie
Jede Ausführung der Serie TH405 — Rundsteckverbinder Ø 38 mm für Kabelverbindungen führt zu ihren Varianten mit allen technischen Daten.
TH405-Crimp-Standard
TH405 Crimpanschluss
8 Varianten
- Anschlussart:
- Crimpkontakte
- Kabeldurchmesser [mm] max.:
- 13.5
- Kabeldurchmesser [mm] min.:
- 7
- Schutzart:
- IP66, IP68
TH405-Piercing-Standard
TH405 Piercing-Anschluss
8 Varianten
- Anschlussart:
- Piercing-Schraube
- Kabeldurchmesser [mm] max.:
- 13.5
- Kabeldurchmesser [mm] min.:
- 7
- Schutzart:
- IP66, IP68
TH405-Piercing-Reverse
TH405 Piercing-Anschluss, getauschte Kontakte
8 Varianten
- Anschlussart:
- Piercing-Schraube
- Kabeldurchmesser [mm] max.:
- 13.5
- Kabeldurchmesser [mm] min.:
- 7
- Schutzart:
- IP66, IP68
TH405-Screw-Standard
TH405 Schraubanschluss
10 Varianten
- Anschlussart:
- Schraubanschlüsse
- Kabeldurchmesser [mm] max.:
- 13.5
- Kabeldurchmesser [mm] min.:
- 7
- Kabelquerschnitt max. mm²:
- 1.5
TH405-Screw-Reverse
TH405 Schraubanschluss, getauschte Kontakte
10 Varianten
- Anschlussart:
- Schraubanschlüsse
- Kabeldurchmesser [mm] max.:
- 13.5
- Kabeldurchmesser [mm] min.:
- 7
- Kabelquerschnitt max. mm²:
- 1.5
TH405-Kit
TH405 Set
3 Varianten
- Anschlussart:
- Schraubanschlüsse
- Kabeldurchmesser [mm] max.:
- 13.5
- Kabeldurchmesser [mm] min.:
- 7
- Schutzart:
- IP66, IP68
TH405-UP-Standard
TH405 UP Industrial
8 Varianten
- Anschlussart:
- Schraubanschlüsse
- Kabeldurchmesser [mm] max.:
- 16.5
- Kabeldurchmesser [mm] min.:
- 10
- Kabelquerschnitt max. mm²:
- 6
TH405-UP-Reverse
TH405 UP Industrial, getauschte Kontakte
6 Varianten
- Anschlussart:
- Schraubanschlüsse
- Kabeldurchmesser [mm] max.:
- 16.5
- Kabeldurchmesser [mm] min.:
- 10
- Kabelquerschnitt max. mm²:
- 6
