TH405 Crimpanschluss

Die Serie TH405 ist der große Rundsteckverbinder von Techno — 38 mm Außendurchmesser, ausgelegt für 17,5 A bei 400 V AC mit einer Stoßspannungsfestigkeit von 6 kV. Beide Hälften sitzen am Kabel; die Einbauausführung derselben Verbindung führen wir als TH406.

Ausführung für Crimpkontakte

Diese Ausführung wird ohne Klemmtechnik im Gehäuse geliefert — die Leiter werden auf Crimpkontakte aufgelegt und diese in den Einsatz gesteckt. Das lohnt sich bei Serienkonfektion: der Crimpvorgang ist maschinell wiederholbar und die Verbindung braucht keine Schraube, die sich lösen könnte. Die Kontakte bestellen Sie separat.

Bajonettverriegelung

Verriegelt wird nicht geschraubt, sondern über ein Bajonett — eine Vierteldrehung, hörbar einrastend. Das macht die Serie dort interessant, wo im Feld oft getrennt und wieder gesteckt wird und kein Werkzeug zur Hand ist.

Welche Hälfte wohin?

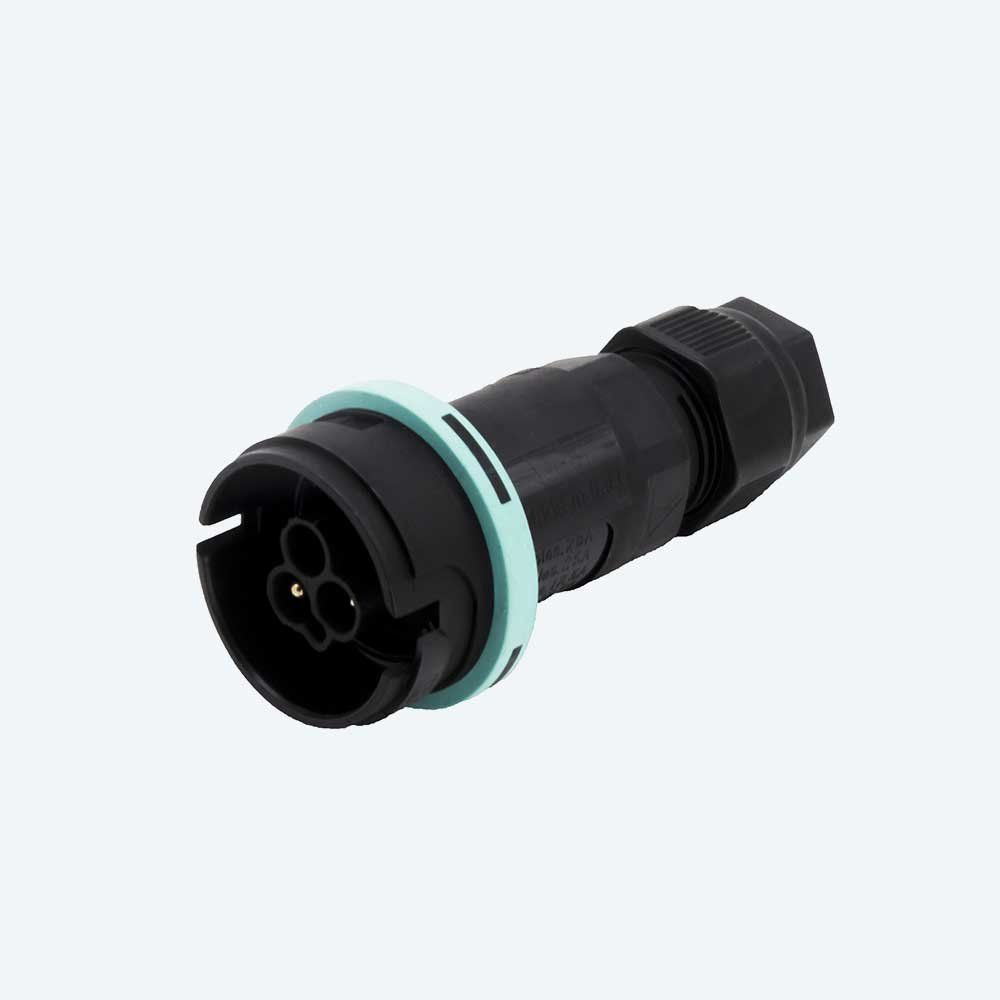

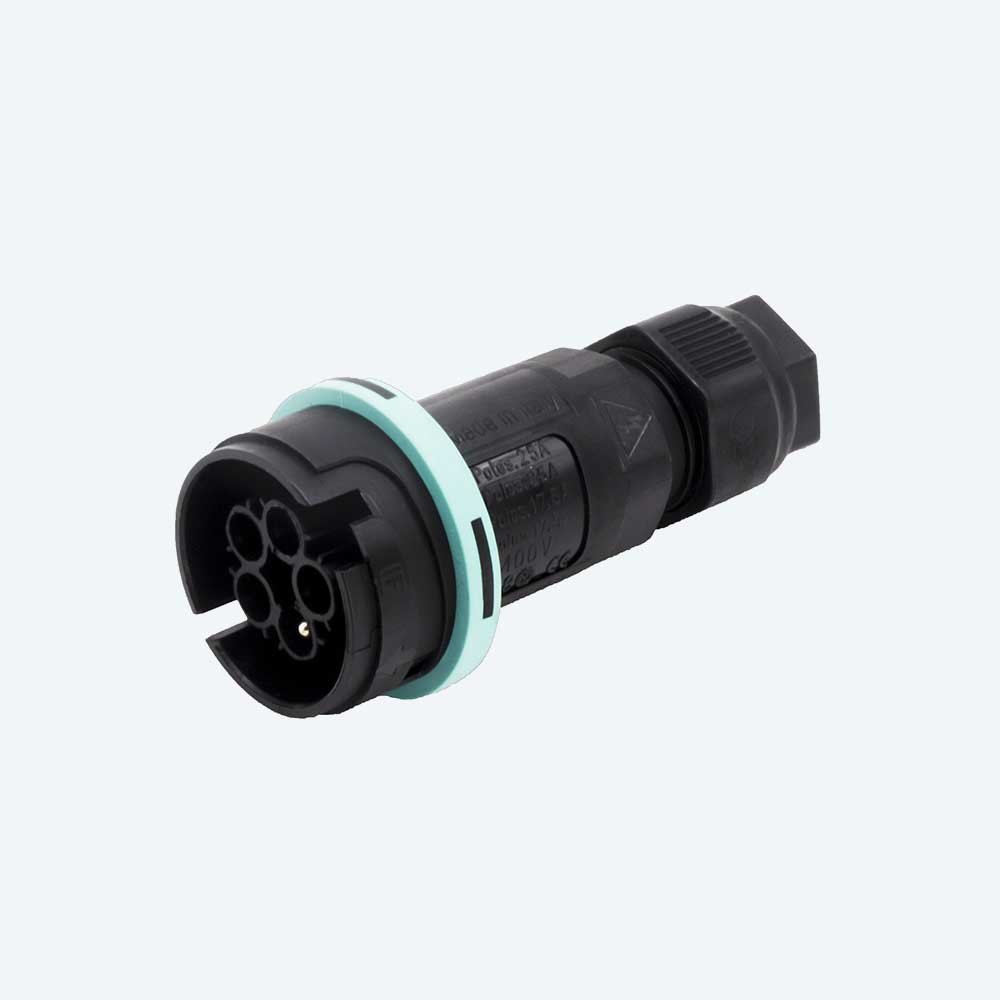

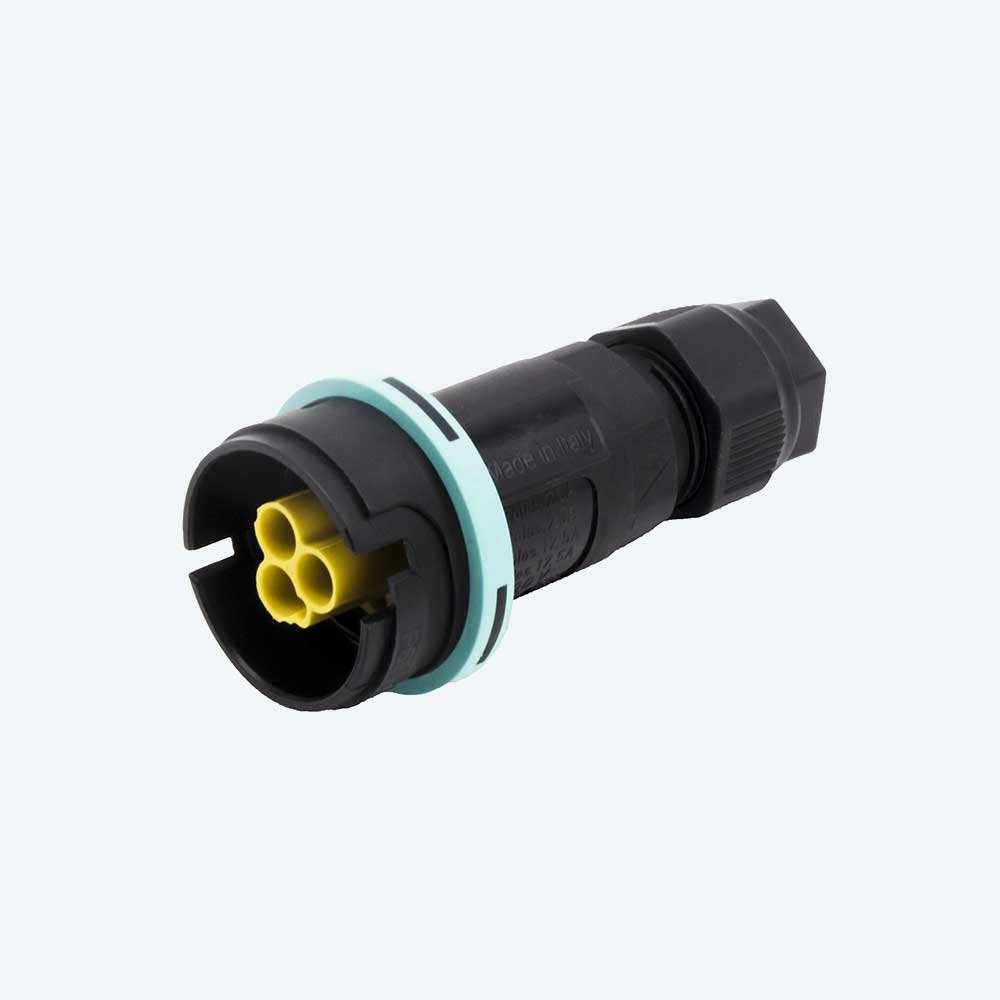

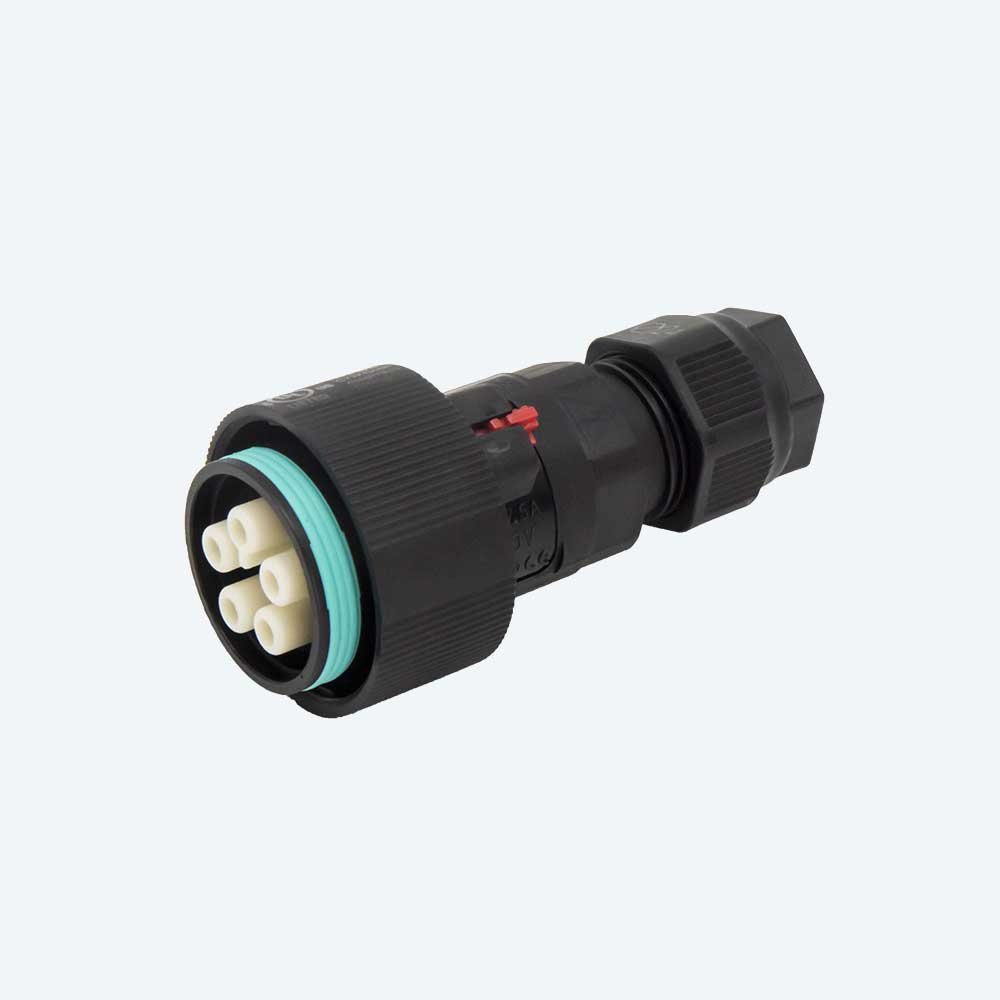

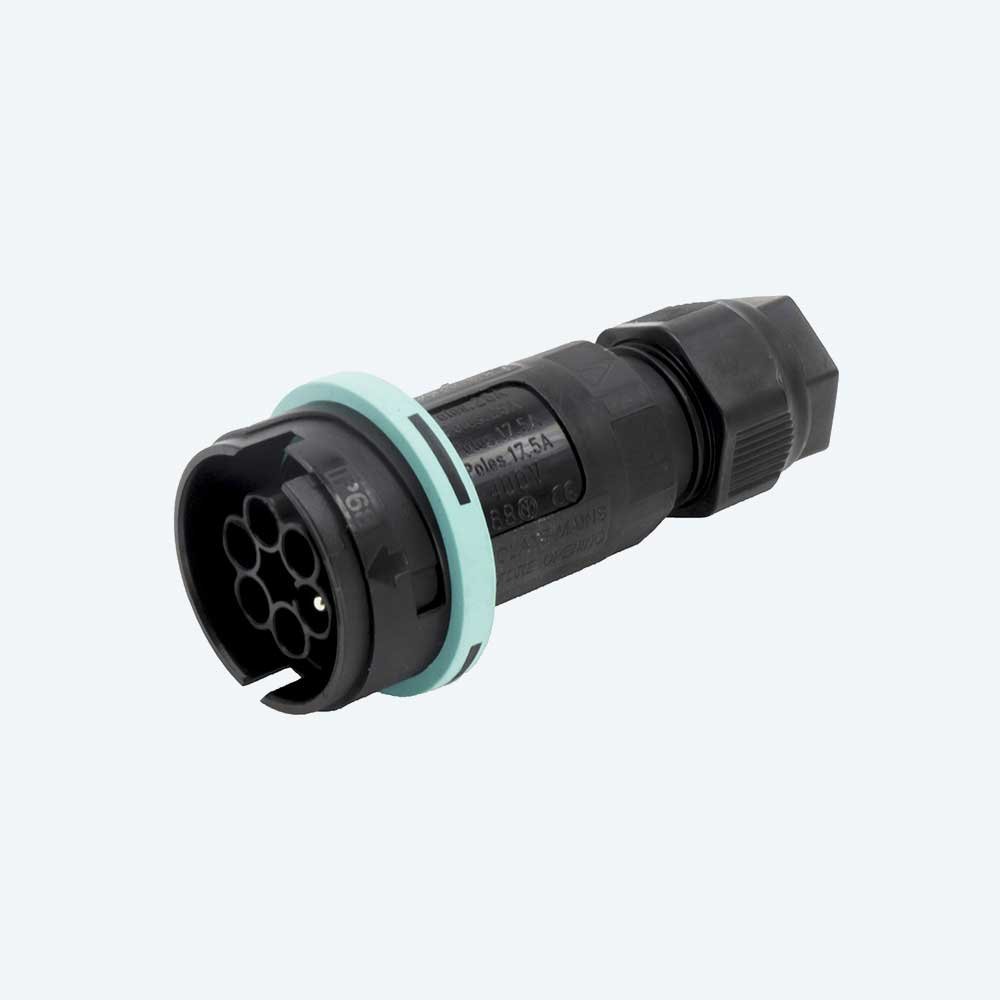

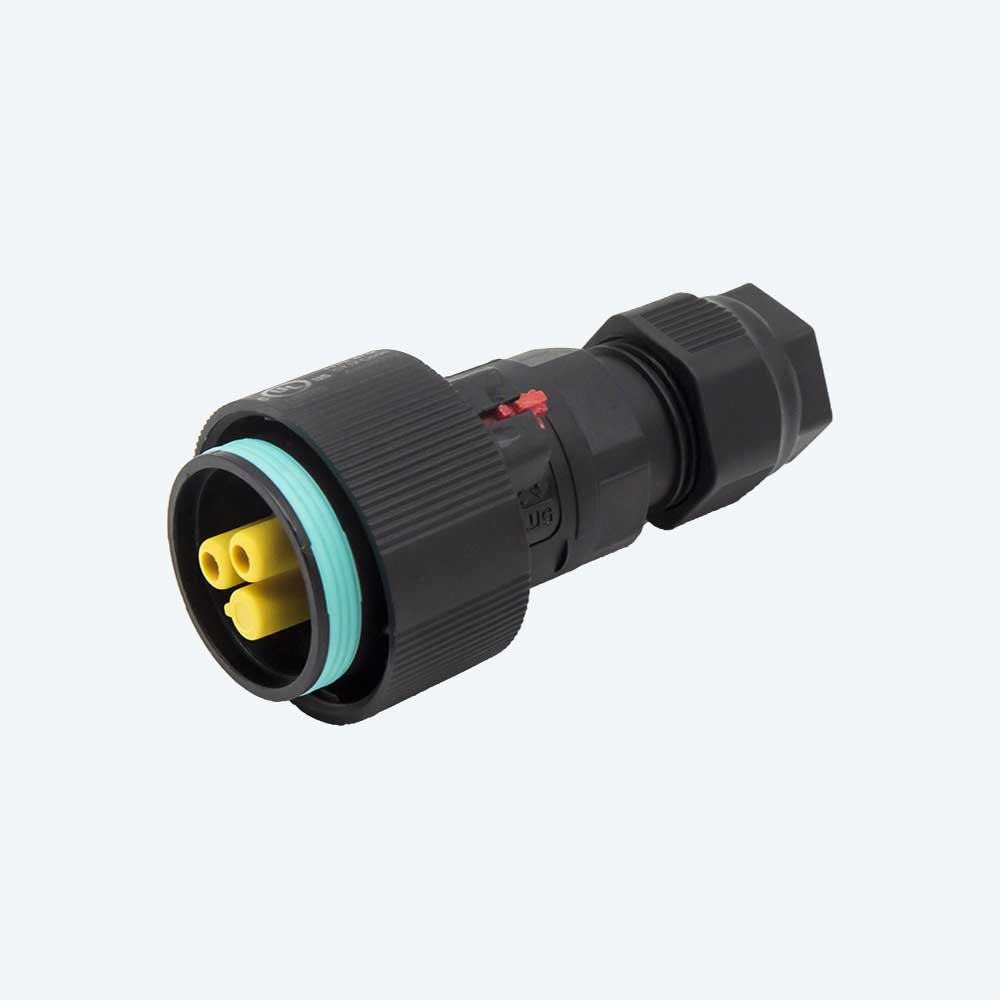

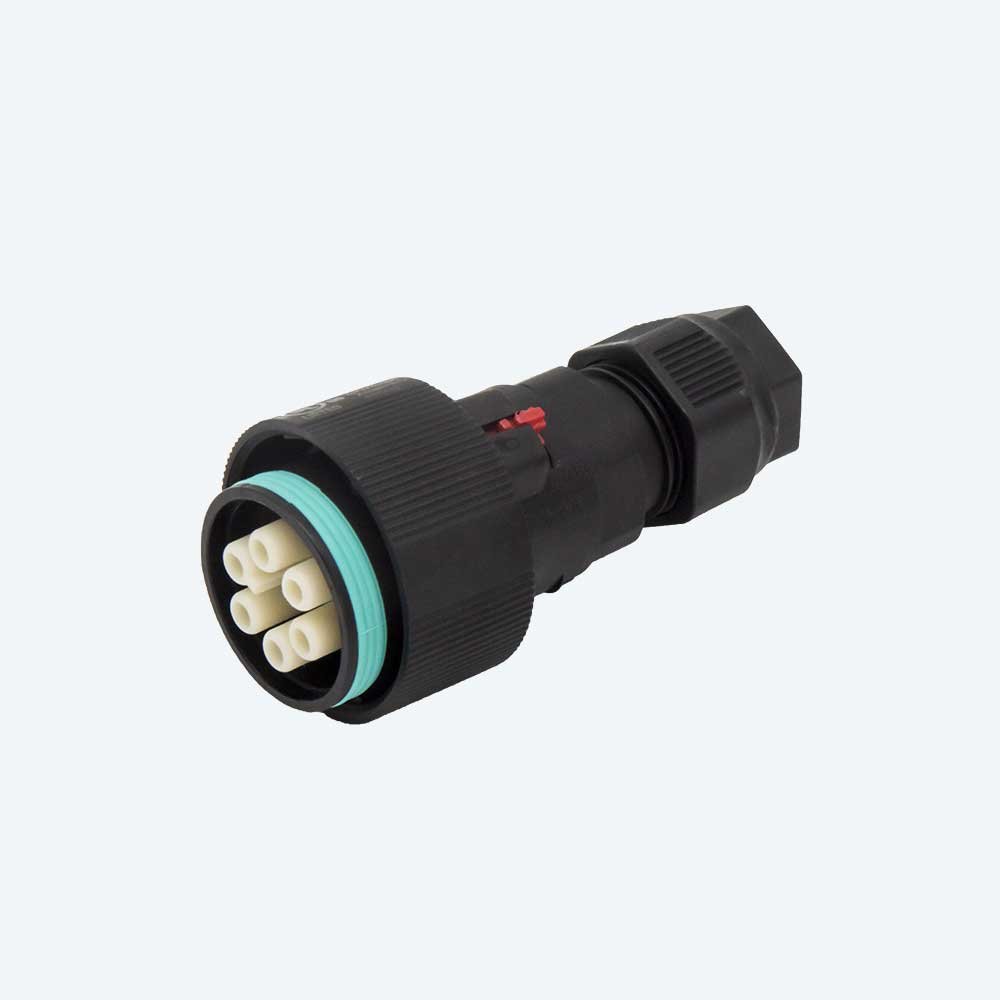

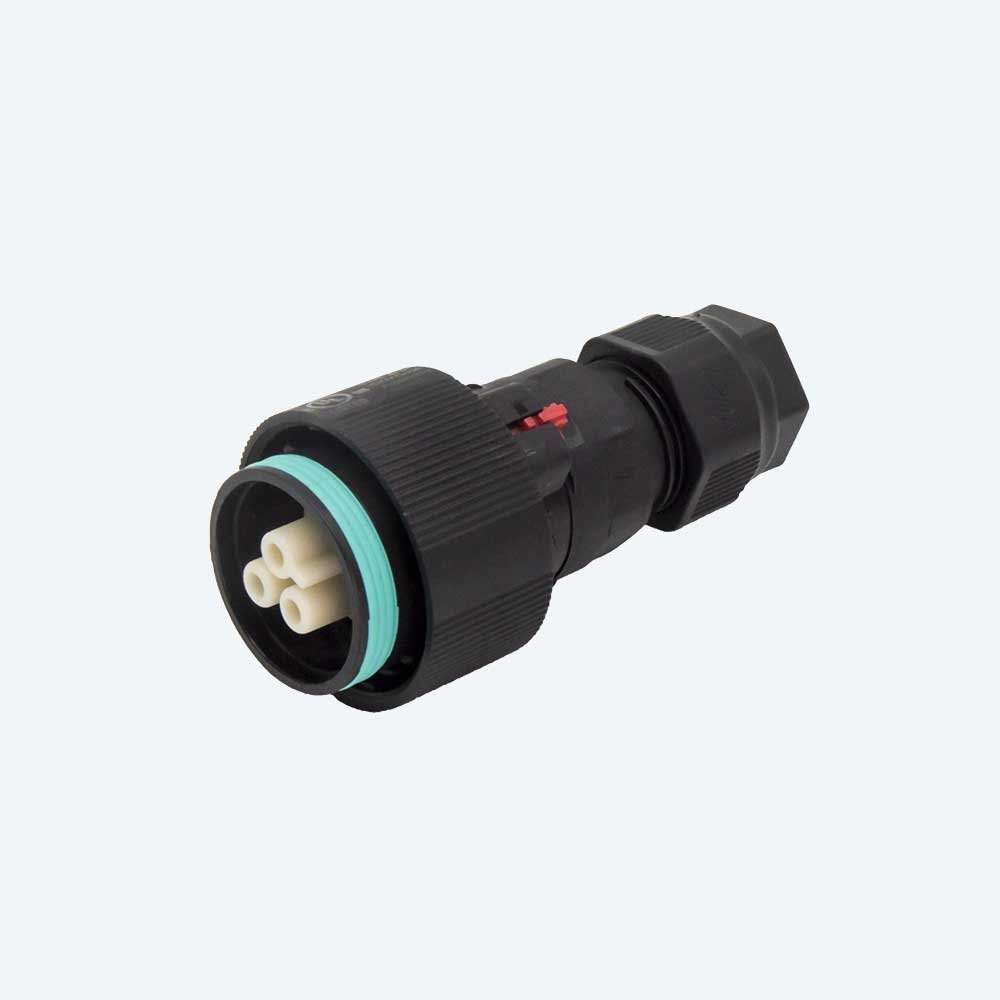

Diese Ausführung kombiniert die Kabelkupplung mit Stiftkontakten (Ø 38 × 80 mm) und den Kabelstecker mit Buchsenkontakten (Ø 38 × 75,7 mm). Gesteckt misst die Verbindung Ø 38 × 141,2 mm.

Polzahlen und Kontaktmarkierung

Verfügbar sind 2-, 3-, 5- und 6-polige Ausführungen. Der Schutzleiter zählt dabei als Pol: 2-polig ist L-N, 3-polig L-N-E, 5-polig 1-2-L-N-E und 6-polig 1-2-3-L-N-E. Der Kabeldurchmesser liegt zwischen 7 und 13,5 mm.

Schutz und Material

Die Schutzart beträgt IP66 und IP68. Die Kunststoffteile sind schwarz, die Dichtelemente in Techno-Grün, die Kontakte aus Messing. Für den nordamerikanischen Markt gilt eine Bemessung von 20 A bei 400 V AC/DC.

Dieselbe Serie gibt es auch mit Schraub- und Piercing-Anschluss. Gern konfektionieren wir Ihre Leitungen fertig gecrimpt. Sprechen Sie uns an.
