TH405 Set
Gemeinsame Eigenschaften
Verfügbare Ausführungen
Diese Eigenschaften variieren innerhalb der Serie TH405 Set und können konfiguriert werden.
Beispiel-Konfigurationen
Eine Auswahl typischer Ausführungen aus der Serie TH405 Set. Alle 3 Varianten finden Sie weiter unten in der Tabelle.
Alle Varianten der Serie (3)
| Bezeichnung | Art.-Nr. | Gehäusetyp | Polzahl | Lager | |
|---|---|---|---|---|---|
 |

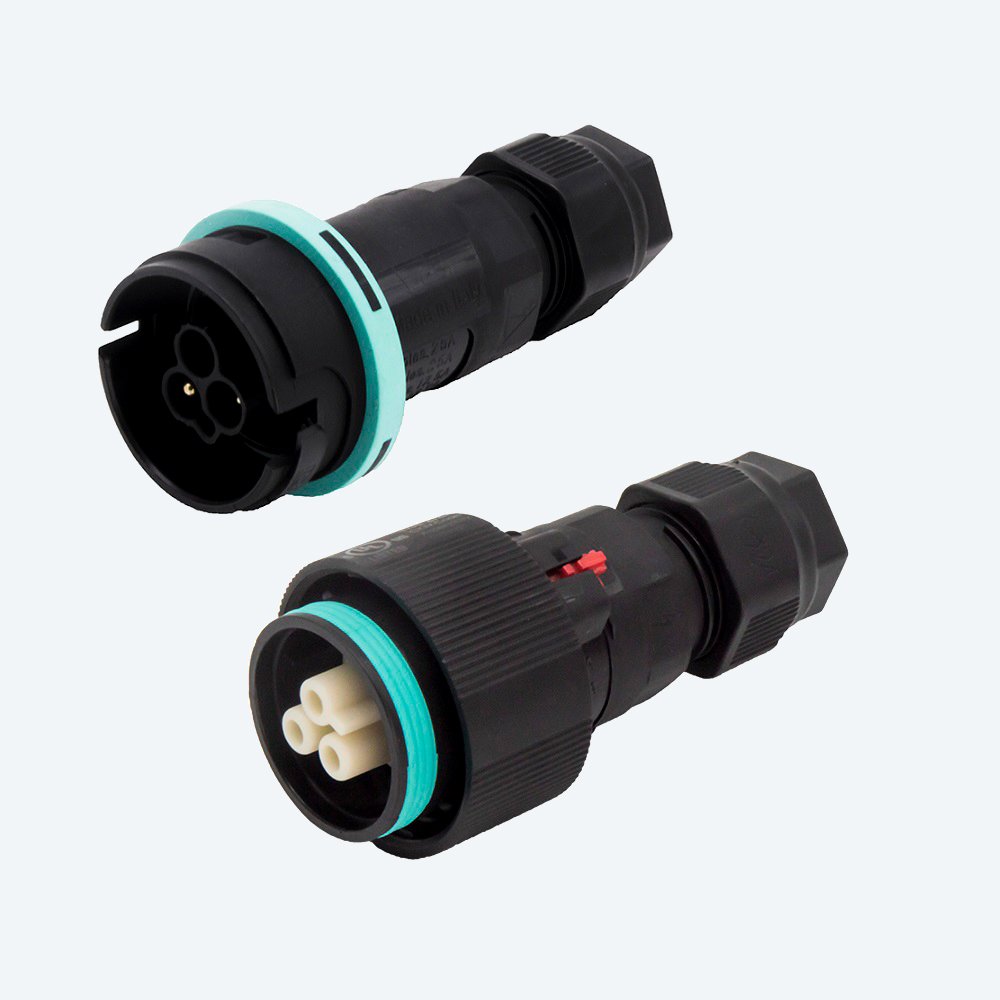

TH405 Set Stecker und Kupplung 3 polig
Set Stecker und Kupplung
3
|
THR.405.S3B | Set Stecker und Kupplung | 3 | 0 |
 |

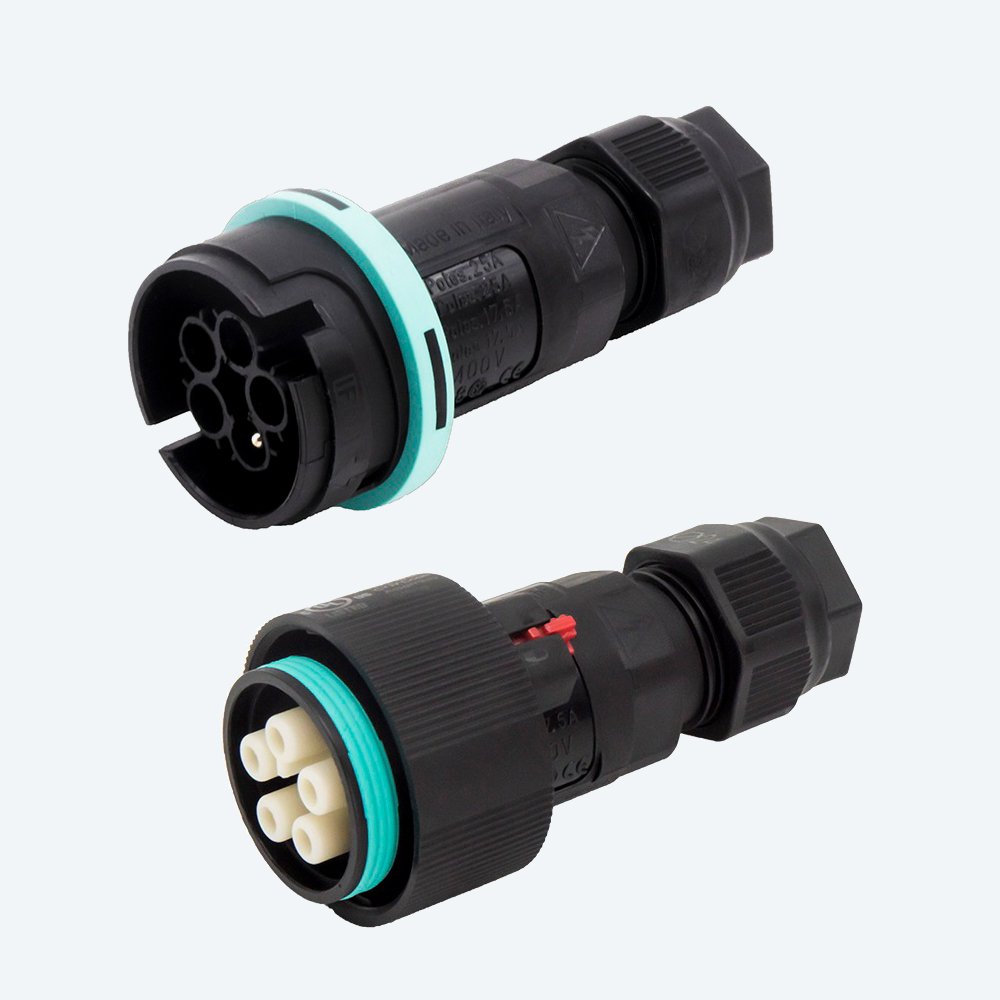

TH405 Set Stecker und Kupplung 5 polig
Set Stecker und Kupplung
5
|
THR.405.S5A | Set Stecker und Kupplung | 5 | 0 |
 |

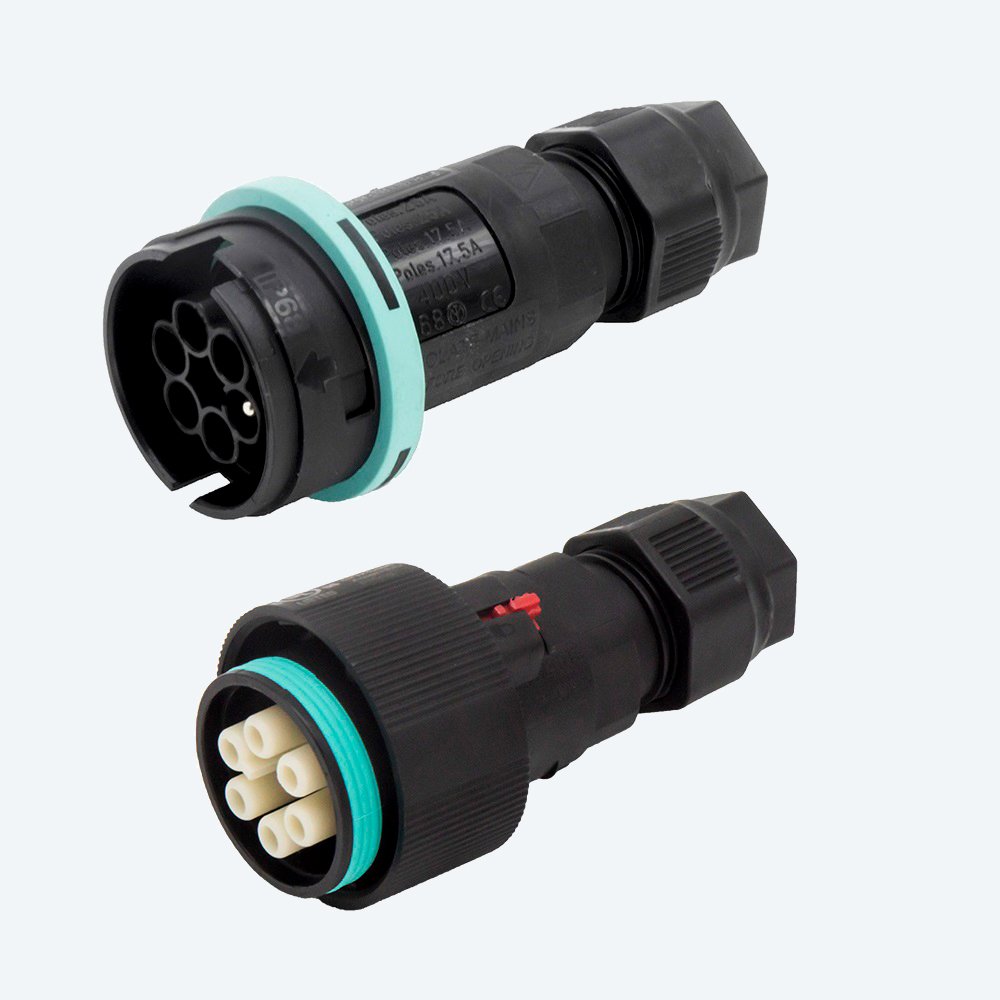

TH405 Set Stecker und Kupplung 6 polig
Set Stecker und Kupplung
6
|
THR.405.S6C | Set Stecker und Kupplung | 6 | 0 |
Beschreibung
Diese Artikel enthalten beide Hälften der Verbindung — Kabelstecker und Kabelkupplung — unter einer Nummer. Wer eine Trennstelle komplett braucht, bestellt eine Position statt zwei.
Wann ein Set sinnvoll ist
Bei einer Trennstelle, die als Ganzes geplant wird, erspart das Set die Abstimmung zwischen zwei Positionen: Polzahl, Kontaktbild und Verriegelung passen garantiert zusammen, und im Lager liegt eine Nummer statt zweier, die auseinanderlaufen können. Wo die beiden Hälften an unterschiedlichen Orten montiert oder in unterschiedlichen Mengen gebraucht werden, sind die Einzelartikel die bessere Wahl.
Technische Daten
Wie die Einzelartikel der Serie: 17,5 A bei 400 V AC, Bajonettverriegelung, Schutzart IP66 und IP68, Kabeldurchmesser 7 bis 13,5 mm, Anschluss über M3-Schrauben bei 0,8 Nm.
Polzahlen und Kontaktmarkierung
Die Sets gibt es 3-, 5- und 6-polig. Der Schutzleiter zählt als Pol: 3-polig ist L-N-E, 5-polig 1-2-L-N-E und 6-polig 1-2-3-L-N-E. Die 2- und 8-polige Ausführung führt Techno nur als Einzelartikel.
Die Einzelhälften finden Sie unter TH405 Schraubanschluss. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
