TH384 Kabelkupplung männlich 2 polig
Eigenschaften
Weitere Varianten (6)
| Bezeichnung | Art.-Nr. | Gehäusetyp | Kabelquerschnitt max. mm² | Kabelquerschnitt min. mm² | Polzahl | Lager | |
|---|---|---|---|---|---|---|---|
 |
TH384 Kabelkupplung männlich 3 polig
Kabelkupplung männlich
Stecker
3
|
THB.384.A1A | Kabelkupplung männlich | – | – | 3 | 0 |
 |

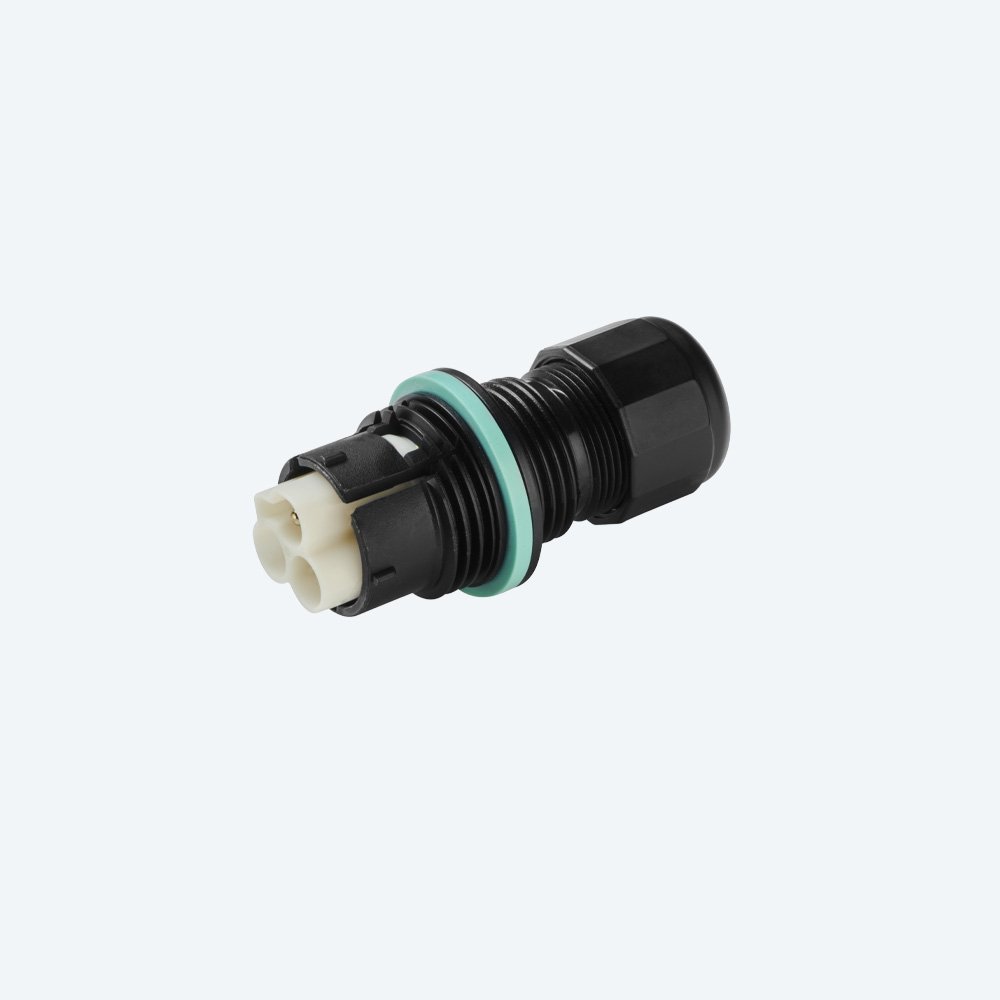

TH384 Kabelkupplung männlich 2 polig
Kabelkupplung männlich
Stecker
2
|
THB.384.A2A | Kabelkupplung männlich | – | – | 2 | 0 |
 |
TH384 Kabelkupplung männlich 5 polig
Kabelkupplung männlich
Stecker
5
|
THB.384.A5A | Kabelkupplung männlich | 1.5 | 0.25 | 5 | 0 |
 |

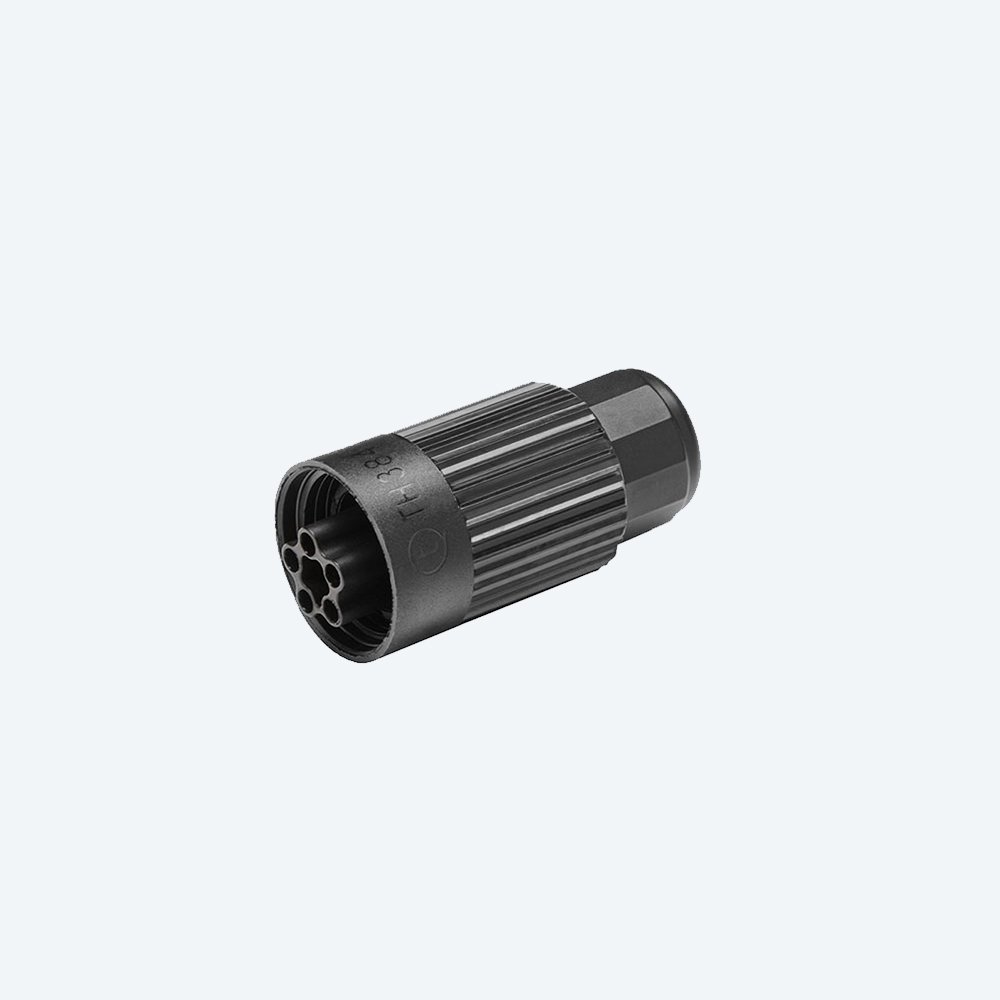

TH384 Kabelstecker weiblich 3 polig
Kabelstecker weiblich
Buchse
3
|
THB.384.B1A | Kabelstecker weiblich | – | – | 3 | 0 |
 |
TH384 Kabelstecker weiblich 2 polig
Kabelstecker weiblich
Buchse
2
|
THB.384.B2A | Kabelstecker weiblich | – | – | 2 | 0 |
 |
TH384 Kabelstecker weiblich 5 polig
Kabelstecker weiblich
Buchse
5
|
THB.384.B5A | Kabelstecker weiblich | 1.5 | 0.25 | 5 | 0 |
Passendes Gegenstück
TH384 Kabelstecker weiblich 2 polig
THB.384.B2AGleiche Polzahl und passende Kontaktbestückung — die Anschlussart beider Hälften ist frei wählbar.
TH384 Kabelstecker weiblich 2 polig
THF.384.B2AGleiche Polzahl und passende Kontaktbestückung — die Anschlussart beider Hälften ist frei wählbar.
TH384 Kabelstecker weiblich 2 polig
THP.384.B2AGleiche Polzahl und passende Kontaktbestückung — die Anschlussart beider Hälften ist frei wählbar.
Beschreibung
Die Serie TH384 verbindet zwei Leitungen miteinander — beide Hälften sitzen am Kabel, es gibt keine Gehäusemontage. Angeschlossen wird mit Innensechskant-Schrauben (M2, 0,2 Nm). Ausgelegt ist die Serie auf 10 A bei 500 V AC mit einer Stoßspannungsfestigkeit von 4 kV.
Welche Hälfte wohin?
Diese Ausführung kombiniert die Kabelkupplung mit Stiftkontakten (Ø 26,5 × 55 mm) und den Kabelstecker mit Buchsenkontakten (Ø 27 × 63 mm). Im getrennten Zustand liegen die Stifte damit in der Kupplung.
Wird es andersherum gebraucht — Buchsenkontakte in der Kupplung, Stifte im Stecker — führt Techno dieselbe Verbindung mit getauschten Kontakten. Welche Seite im Betrieb spannungsführend bleibt, entscheidet, welche der beiden Ausführungen die richtige ist.
Polzahlen
Mit Schraubanschluss stehen 2-, 3- und 5-polige Ausführungen zur Wahl. Der Leiterquerschnitt reicht von 0,25 bis 2,5 mm², der Kabeldurchmesser von 7 bis 12 mm.
Schutz und Material
Die Schutzart beträgt IP66 und IP68, die Schlagfestigkeit IK07. Das Gehäuse besteht aus glasfaserverstärktem Kunststoff, die Kontakte aus Messing. Kontaktmarkierung 1-2-3-4-5.
Andere Anschlusstechniken derselben Serie finden Sie als Crimp- und Piercing-Ausführung. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
