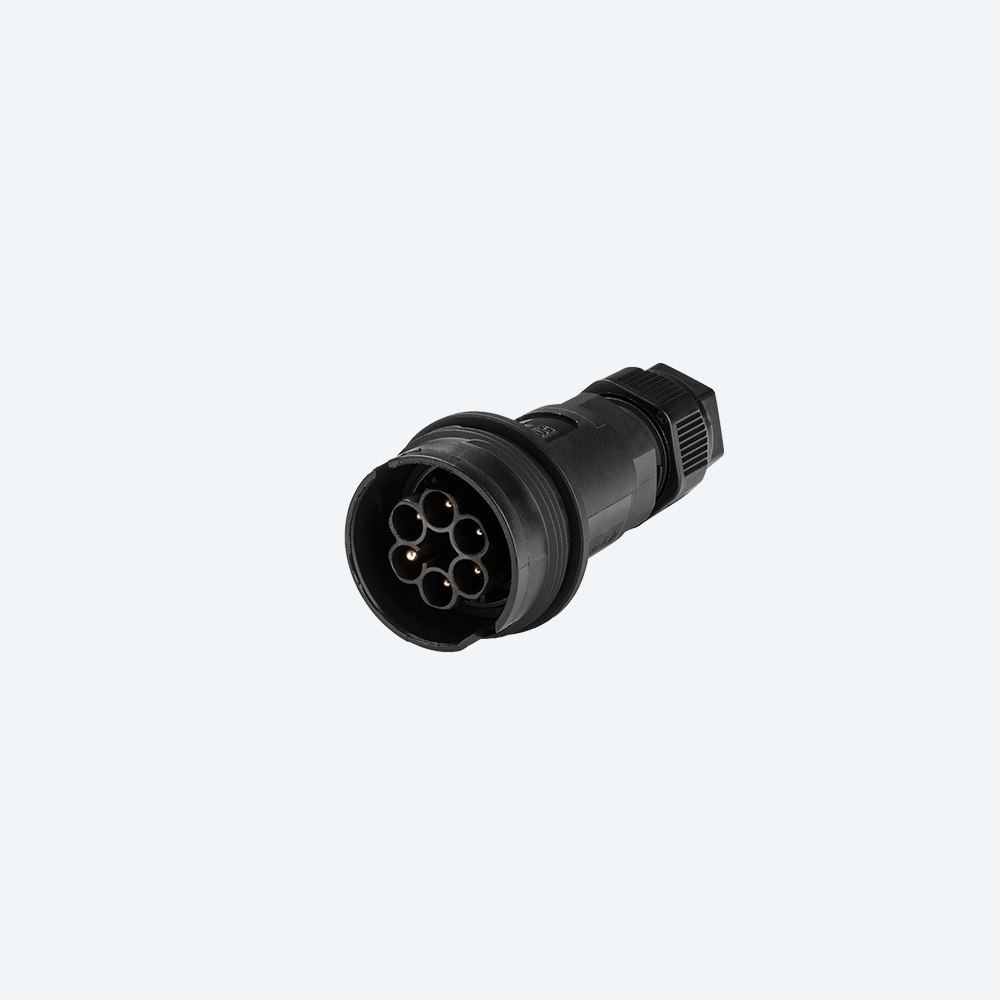

TH408 Schraubanschluss

Die Serie TH408 verbindet zwei Leitungen miteinander — beide Hälften sitzen am Kabel. Ausgelegt ist sie auf 17,5 A bei 400 V AC mit einer Stoßspannungsfestigkeit von 6 kV, der Außendurchmesser beträgt 36,5 mm, gesteckt misst die Verbindung Ø 36,5 × 80,0 mm.

IP69 — der Unterschied zum TH405

TH408 und TH405 decken denselben elektrischen Bereich ab, unterscheiden sich aber in zwei Punkten: Der TH408 erreicht zusätzlich zu IP68 auch IP69, hält also Hochdruck- und Dampfstrahlreinigung stand, und er wird verschraubt statt über ein Bajonett verriegelt. Das macht ihn zur Wahl für Lebensmittelverarbeitung, Waschanlagen und alles, was regelmäßig abgespritzt wird. Wer häufig im Feld trennt und wieder steckt, ist mit dem Bajonett des TH405 schneller.

Polzahlen und Kontaktmarkierung

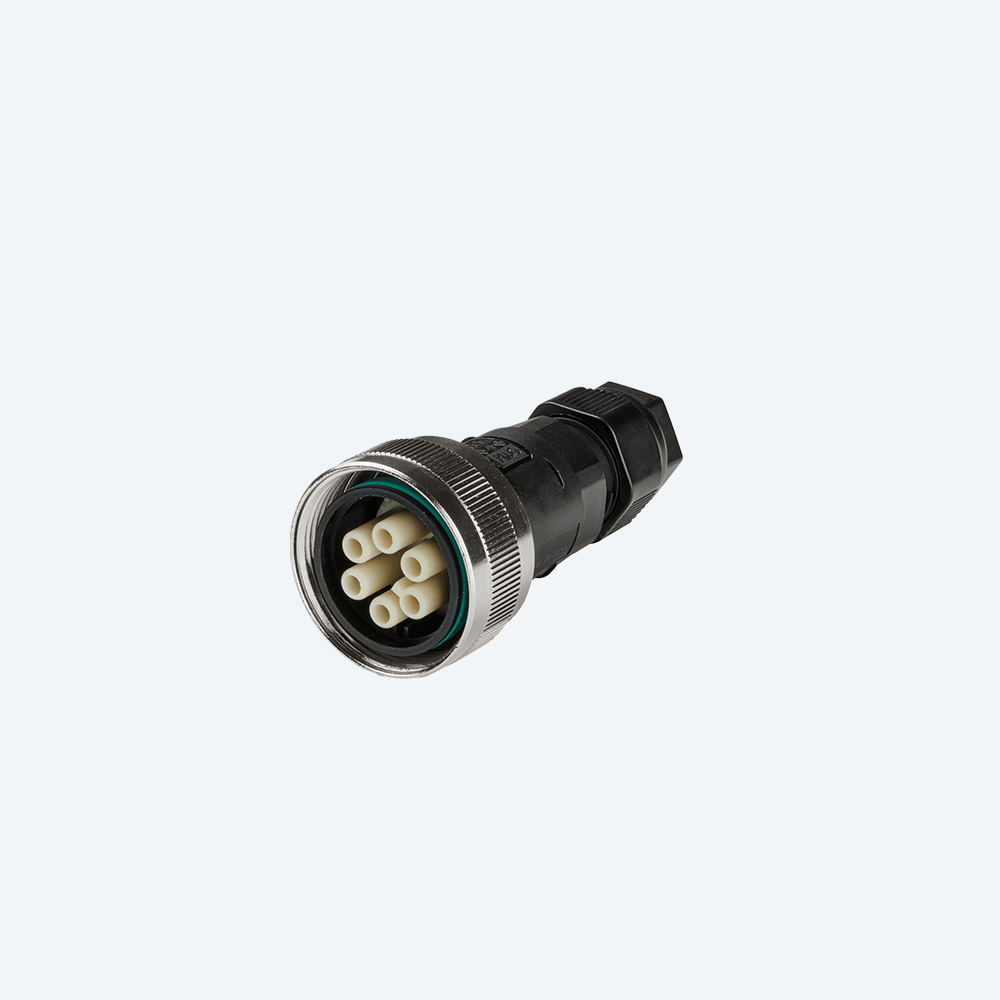

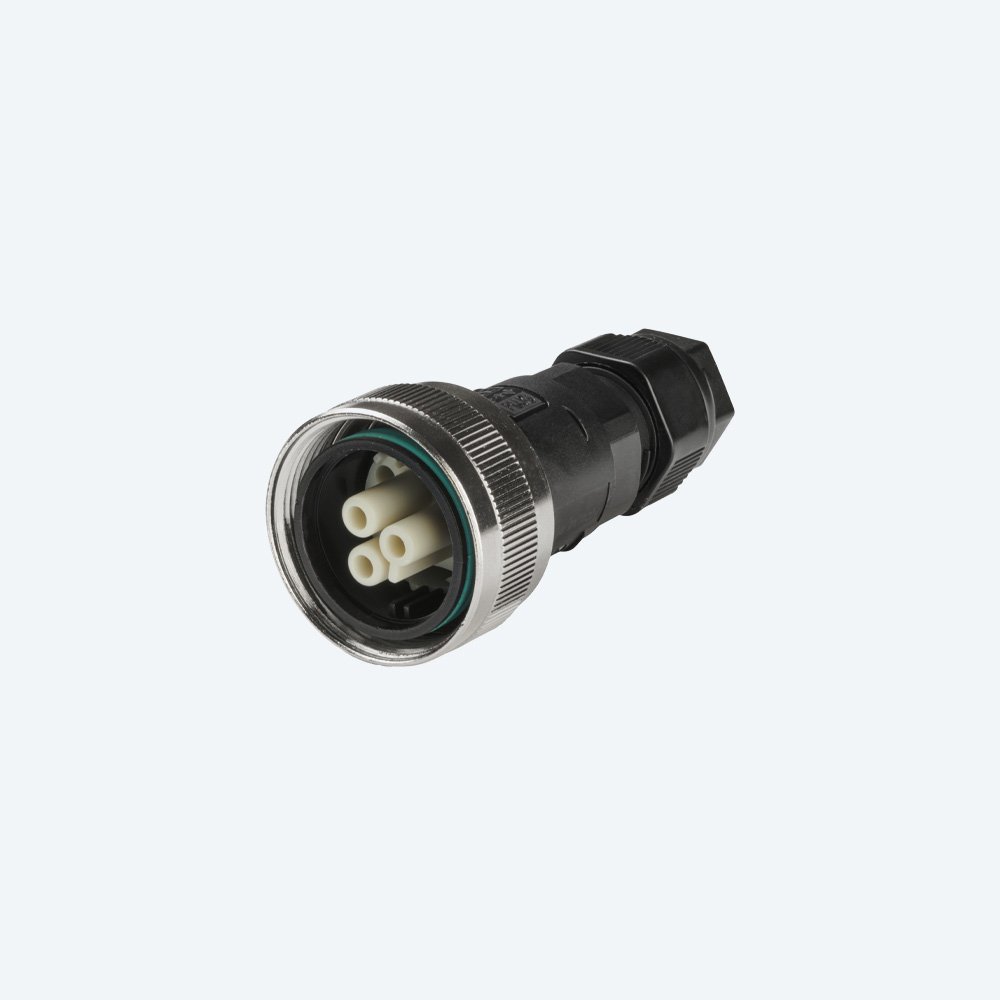

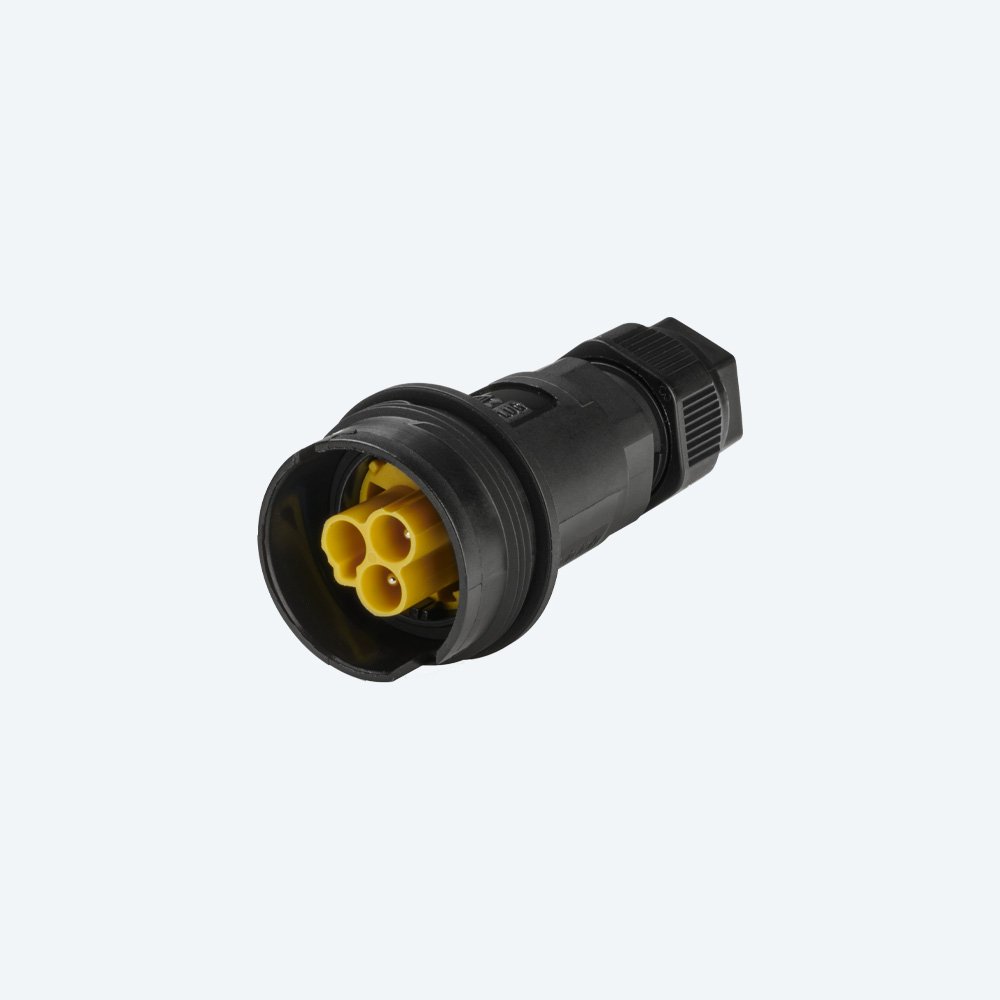

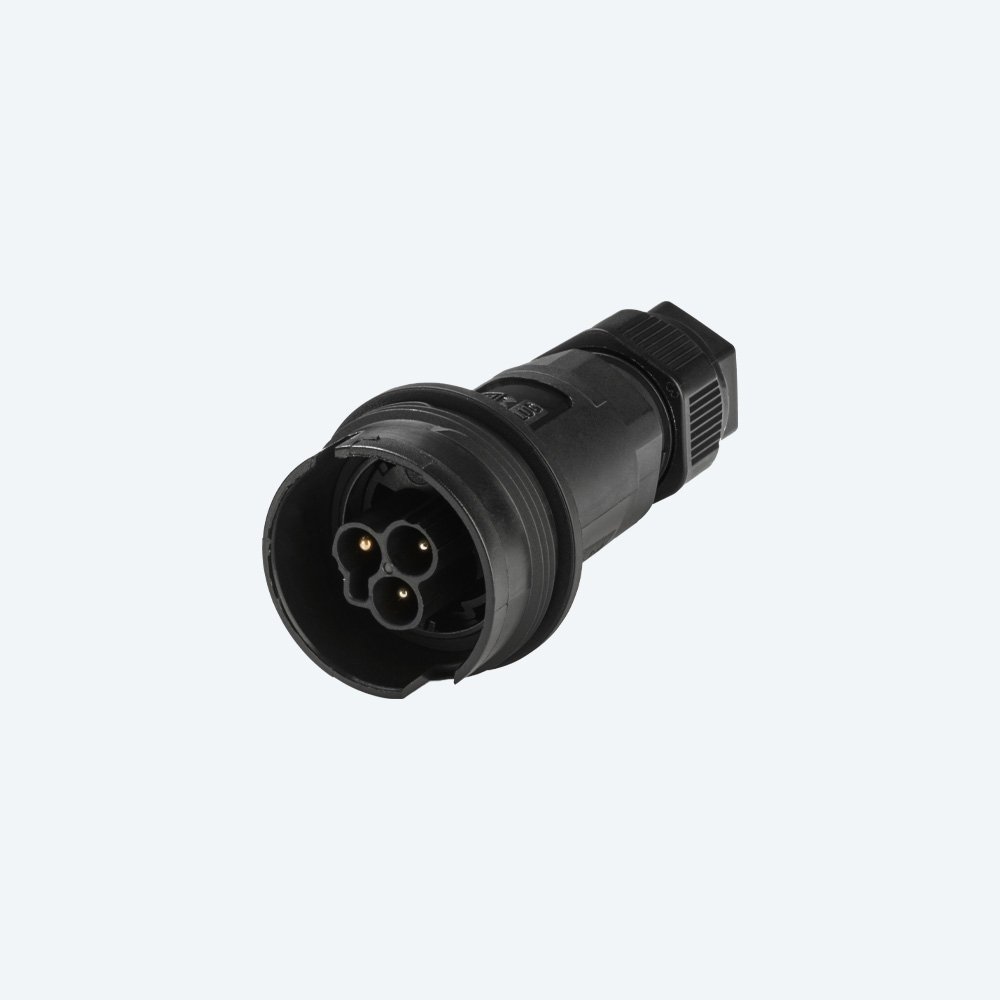

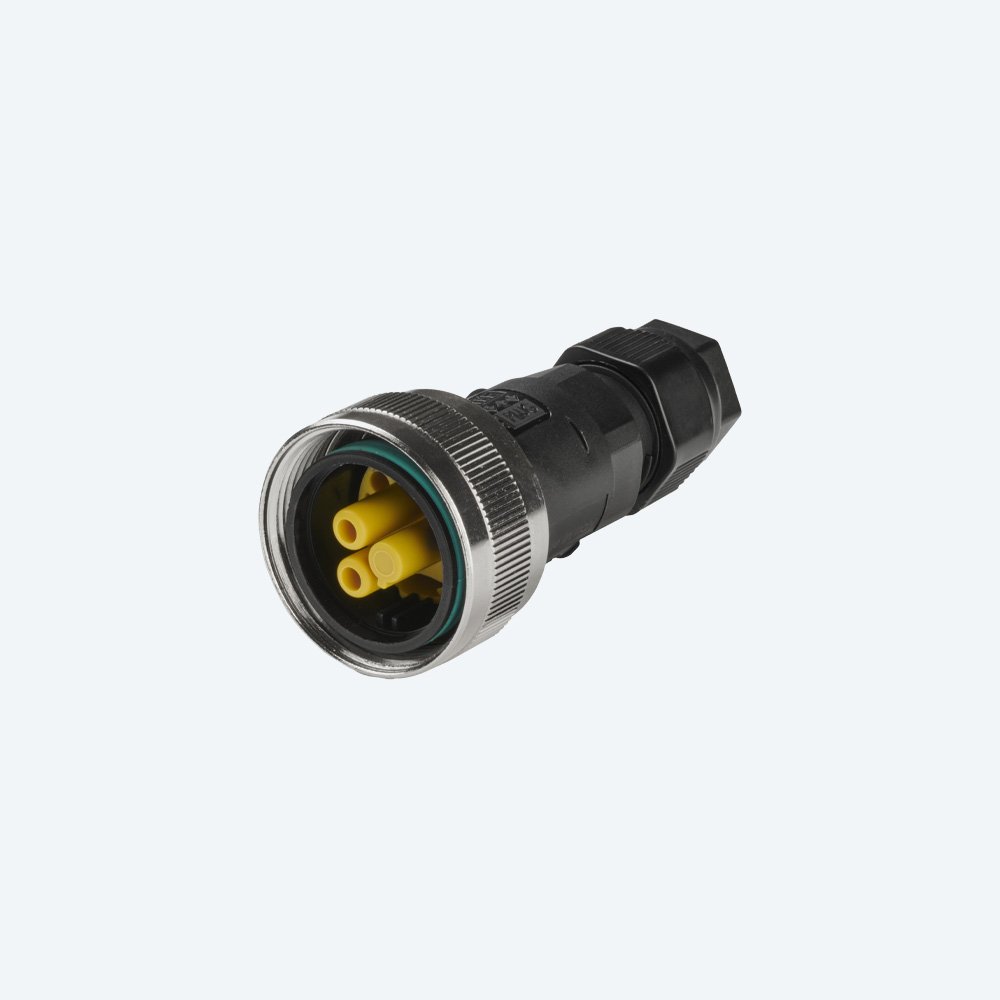

Verfügbar sind 2-, 3-, 5- und 6-polige Ausführungen. Der Schutzleiter zählt als Pol: 2-polig ist L-N, 3-polig L-N-E, 5-polig 1-2-L-N-E und 6-polig 1-2-3-L-N-E.

Anschluss

Geklemmt wird mit M3-Schrauben bei 0,8 Nm, der Leiterquerschnitt reicht von 0,5 bis 1,5 mm², starr wie flexibel. Der Kabeldurchmesser liegt zwischen 7 und 13,5 mm, empfohlen sind Leitungen der Bauart H05 oder H07. Die Verschraubungsmutter wird mit 2,5 Nm angezogen, der Leiter auf 6 mm abisoliert, der Mantel auf 35 mm.

Schutz und Material

Die Schutzart beträgt IP68 (5 m / 1 h) und IP69, die Schlagfestigkeit IK08. Die Korrosionsbeständigkeit ist nach EN 60068-2-11 im Salzsprühnebeltest geprüft. Die Kunststoffteile sind schwarz, die Dichtelemente in Techno-Grün, die Kontakte aus Messing.

Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
