Was bedeutet self-lock beim Einbauverbinder?

Die self-lock-Kupplung rastet beim Stecken selbsttätig ein und lässt sich nur mit Werkzeug wieder lösen. Das verhindert ein versehentliches Trennen im Betrieb. Die übrigen Ausführungen arbeiten mit Push-Pull-Verriegelung.

Welche Plattenstärke ist beim Fronteinbau möglich?

Bis 7 mm. Die Befestigungsmutter gehört zum Lieferumfang. Der Ausschnitt richtet sich nach dem Gewinde M25.

Worin unterscheiden sich M16, M20 und M25?

Nur in der Einbaugröße. Elektrisch sind alle drei identisch: 25 A bei 630 V AC, 0,5 bis 2,5 mm², IP66 und IP68. Unter den Einbauausführungen gibt es die self-lock-Kupplung allerdings nur in M25; kabelseitig ist sie ebenfalls erhältlich.

TH389U M25 Gehäusekupplung self-lock

Gehäusetyp: Gehäusekupplung·Steckverbindertyp: Buchse·Polzahl: 3+PE

Abbildung ähnlich

TH389U M25 Gehäusekupplung self-lock 3+PE polig

Produktnummer:: THB.389.F4CU
Lagerbestand:: Nicht auf Lager

Eigenschaften

Gehäusetyp:Gehäusekupplung

Steckverbindertyp:Buchse

Polzahl:3+PE

Serie:TH389U

Gehäuseform:Rund

Montageart:Frontplattenmontage

Einbaudurchmesser [mm]:25

Gehäusematerial:Kunststoff schwarz

Kontaktmaterial:Nickel

Anschlussart:Schraubanschlüsse

Schutzart:IP66, IP68

Spannung [V]:630

MaxStrom [A]:25

Kabelquerschnitt min. mm²:0.5

Kabelquerschnitt max. mm²:2.5

Zulassung:CE, UKCA

Weitere Varianten (6)

Bezeichnung	Art.-Nr.	Gehäusetyp	Polzahl	Steckverbindertyp

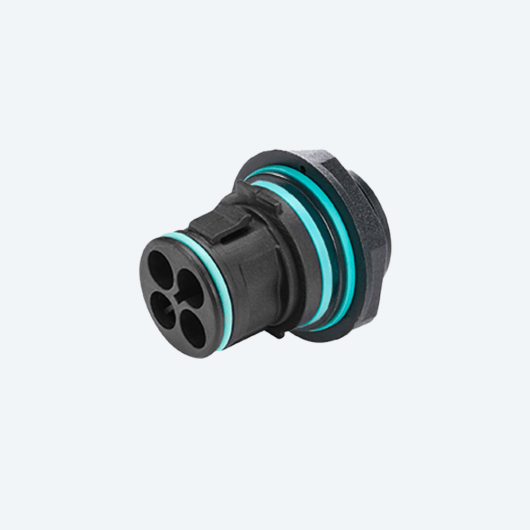

TH389U M25 Gehäusesteckverbinder 2+PE polig Gehäusesteckverbinder Stecker 2+PE	THB.389.E3EU	Gehäusesteckverbinder	2+PE	Stecker

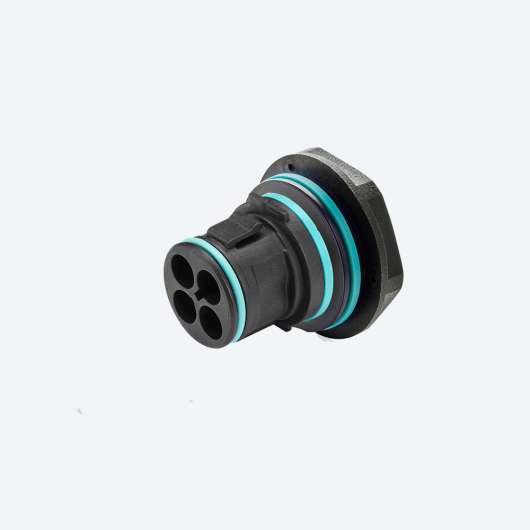

TH389U M25 Gehäusesteckverbinder 3+PE polig Gehäusesteckverbinder Stecker 3+PE	THB.389.E4EU	Gehäusesteckverbinder	3+PE	Stecker

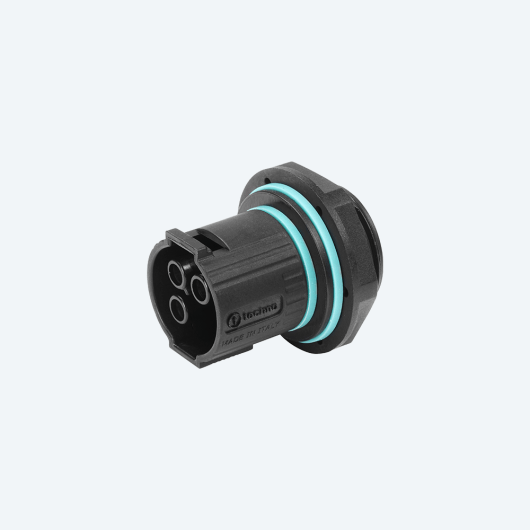

TH389U M25 Gehäusekupplung self-lock 2+PE polig Gehäusekupplung Buchse 2+PE	THB.389.F3CU	Gehäusekupplung	2+PE	Buchse

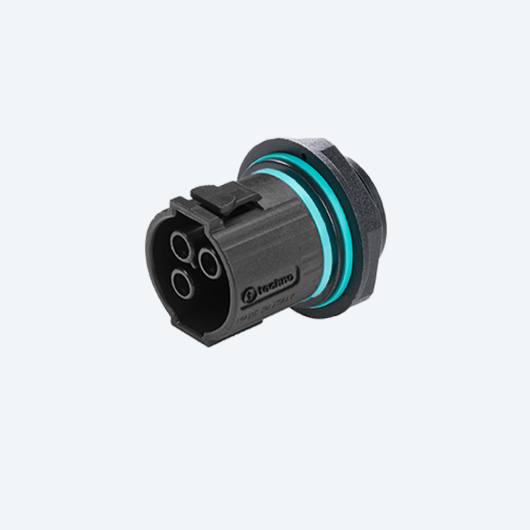

TH389U M25 Gehäusekupplung 2+PE polig Gehäusekupplung Buchse 2+PE	THB.389.F3EU	Gehäusekupplung	2+PE	Buchse
TH389U M25 Gehäusekupplung self-lock 3+PE polig Gehäusekupplung Buchse 3+PE	THB.389.F4CU	Gehäusekupplung	3+PE	Buchse

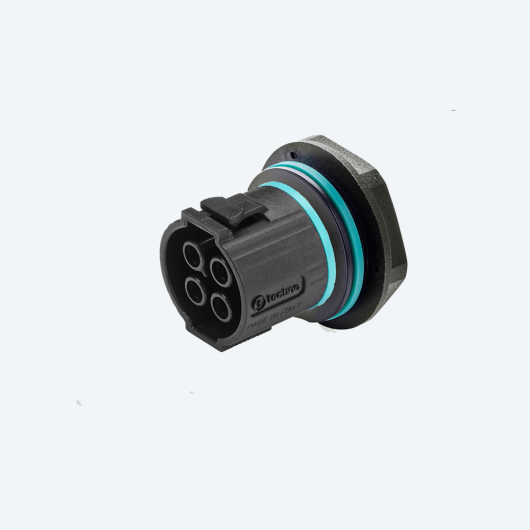

TH389U M25 Gehäusekupplung 3+PE polig Gehäusekupplung Buchse 3+PE	THB.389.F4EU	Gehäusekupplung	3+PE	Buchse

Beschreibung

Die Einbauausführungen der Serie TH389U mit M25-Verschraubung sitzen in der Gehäusewand und nehmen den passenden Kabelverbinder von außen auf. Sie sind für 25 A bei 630 V AC ausgelegt, bei Leiterquerschnitten von 0,5 bis 2,5 mm² — flexibel wie starr.

Bauformen

Zur Wahl stehen Gehäusesteckverbinder und Gehäusekupplung, jeweils 2+PE- und 3+PE-polig. Die Kupplung gibt es zusätzlich als self-lock-Ausführung: Sie rastet beim Stecken selbsttätig ein und lässt sich nur mit Werkzeug wieder lösen — sinnvoll dort, wo sich eine Verbindung im Betrieb nicht versehentlich trennen darf.

Geliefert wird mit Befestigungsmutter; die maximale Plattenstärke beträgt 7 mm. Angeschlossen wird über Schraubklemmen mit 0,8 Nm Anzugsmoment, abisoliert werden 6 mm Leiter bei 25 mm Mantel. M25 ist die größte der drei Einbaugrößen; elektrisch sind M16, M20 und M25 identisch.

Schutz und Material

Die Schutzart beträgt IP66 und IP68, die Schlagfestigkeit IK08. Das Gehäuse besteht aus glasfaserverstärktem PA66 nach UL94 V0, die Verschraubung aus PA66 nach UL94 V2, die Kontakte aus Messing. Der Temperaturbereich reicht von −40 bis +125 °C bei einer maximalen Betriebstemperatur von +70 °C. Geprüft nach EN 61535, mit CE- und UKCA-Kennzeichnung. Die Dichtungen bestehen aus Silikon.

Den passenden Gegenpart finden Sie bei den Kabelausführungen der Serie. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
