Worin unterscheidet sich das TH389U vom TH389?

In der Belastbarkeit. Das TH389U ist für 25 A bei 630 V AC ausgelegt, das TH389 für 17,5 A bei 500 V. Auch der Leiterquerschnitt ist größer: 0,5 bis 2,5 mm² statt 0,25 bis 1,5 mm². Dafür gibt es das TH389U nur 2+PE- und 3+PE-polig, das TH389 dagegen 4- und 5-polig.

Was bedeutet self-lock?

Die self-lock-Kupplung rastet beim Stecken selbsttätig ein und lässt sich nur mit Werkzeug wieder lösen. Das verhindert ein versehentliches Trennen im Betrieb. Die übrigen Ausführungen arbeiten mit Push-Pull-Verriegelung und lassen sich von Hand trennen.

Welche Leitungsdurchmesser nimmt der Verbinder auf?

7 bis 13 mm. Der Leiterquerschnitt darf zwischen 0,5 und 2,5 mm² liegen, flexibel oder starr. Abisoliert werden 6 mm Leiter bei 25 mm Mantel, das Anzugsmoment der Klemmschrauben beträgt 0,8 Nm.

Ist das TH389U silikonfrei?

Nein. Die UP-Ausführung arbeitet mit Silikondichtungen. Halogenfrei ist sie. Wird Silikonfreiheit gefordert, etwa im Umfeld von Lackieranlagen, ist das TH389 mit TPE-Dichtung die passende Alternative.

TH389U Kabelkupplung

Gehäusetyp: Kabelkupplung·Steckverbindertyp: Buchse·Polzahl: 3+PE

Abbildung ähnlich

Produktnummer:: THB.389.B4EU
Lagerbestand:: Nicht auf Lager

Eigenschaften

Gehäusetyp:Kabelkupplung

Steckverbindertyp:Buchse

Polzahl:3+PE

Serie:TH389U

Gehäuseform:Rund

Montageart:Kabelmontage

Gehäusematerial:Kunststoff schwarz

Kontaktmaterial:Nickel

Anschlussart:Schraubanschlüsse

Schutzart:IP66, IP68

Spannung [V]:630

MaxStrom [A]:25

Kabelquerschnitt min. mm²:0.5

Kabelquerschnitt max. mm²:2.5

Kabeldurchmesser [mm] min.:7

Kabeldurchmesser [mm] max.:13

Zulassung:CE, UKCA

Weitere Varianten (6)

Bezeichnung	Art.-Nr.	Gehäusetyp	Polzahl	Steckverbindertyp

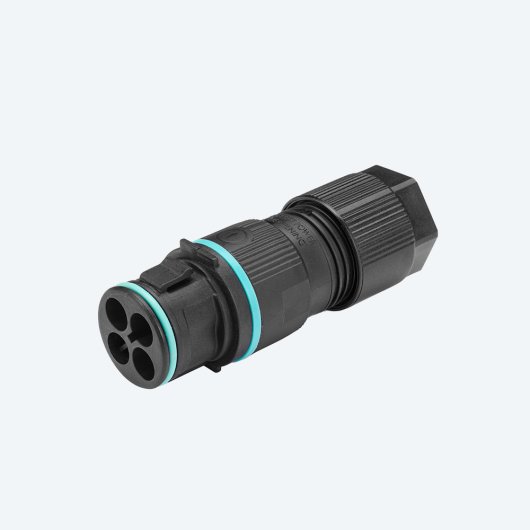

TH389U Kabelsteckverbinder 2+PE polig Kabelsteckverbinder Stecker 2+PE	THB.389.A3EU	Kabelsteckverbinder	2+PE	Stecker
TH389U Kabelsteckverbinder 3+PE polig Kabelsteckverbinder Stecker 3+PE	THB.389.A4EU	Kabelsteckverbinder	3+PE	Stecker

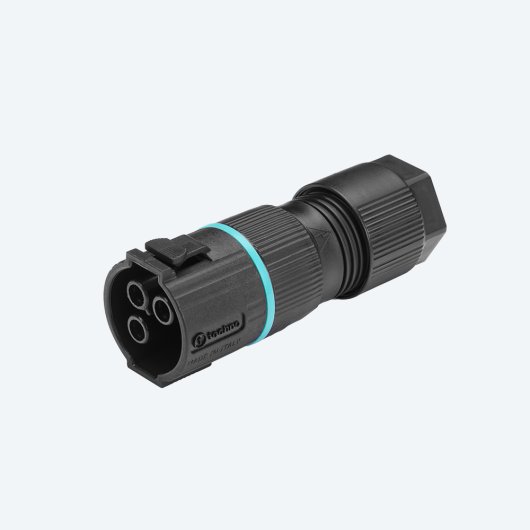

TH389U Kabelkupplung 2+PE polig Kabelkupplung Buchse 2+PE	THB.389.B3EU	Kabelkupplung	2+PE	Buchse
TH389U Kabelkupplung 3+PE polig Kabelkupplung Buchse 3+PE	THB.389.B4EU	Kabelkupplung	3+PE	Buchse

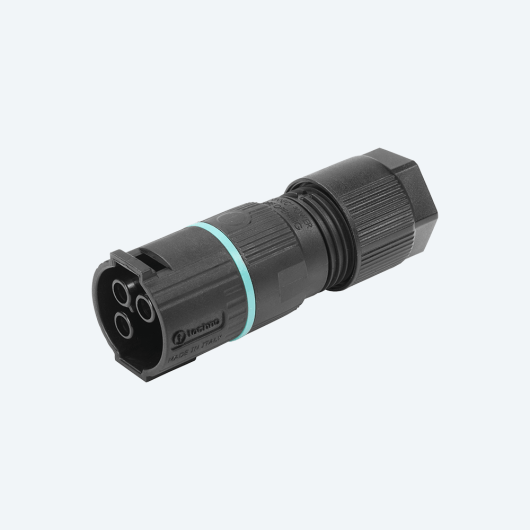

TH389U Kabelkupplung self-lock 2+PE polig Kabelkupplung Buchse 2+PE	THB.389.C3EU	Kabelkupplung	2+PE	Buchse

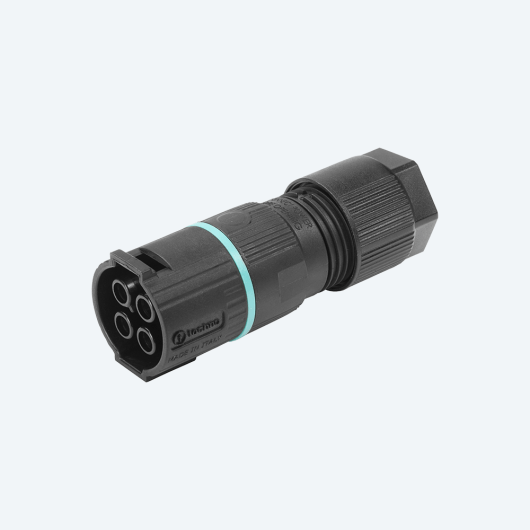

TH389U Kabelkupplung self-lock 3+PE polig Kabelkupplung Buchse 3+PE	THB.389.C4EU	Kabelkupplung	3+PE	Buchse

Beschreibung

Die TH389U ist die UP-Ausführung der Mini-Serie TH389. Äußerlich ähnlich, elektrisch deutlich stärker: 25 A bei 630 V AC statt 17,5 A bei 500 V, und Leiterquerschnitte von 0,5 bis 2,5 mm² — flexibel wie starr. Damit deckt sie Lasten ab, an denen die Standardserie endet.

Kabelausführungen

Auf dieser Seite finden Sie die Ausführungen zur Leitungsmontage: Kabelsteckverbinder und Kabelkupplung, jeweils 2+PE- und 3+PE-polig, für Leitungsdurchmesser von 7 bis 13 mm. Angeschlossen wird über Schraubklemmen mit einem Anzugsmoment von 0,8 Nm; abisoliert werden 6 mm Leiter bei 25 mm Mantel.

Die Kupplung gibt es zusätzlich als self-lock-Variante. Sie rastet beim Stecken selbsttätig ein und lässt sich nur mit Werkzeug wieder lösen — sinnvoll überall dort, wo sich eine Verbindung im Betrieb nicht versehentlich trennen darf. Die übrigen Ausführungen arbeiten mit Push-Pull-Verriegelung und sind für 100 Steckzyklen ausgelegt.

Schutz und Material

Die Schutzart beträgt IP66 und IP68, die Schlagfestigkeit IK08. Das Gehäuse besteht aus glasfaserverstärktem PA66 nach UL94 V0, die Verschraubung aus PA66 nach UL94 V2, die Kontakte aus Messing. Der Temperaturbereich reicht von −40 bis +125 °C bei einer maximalen Betriebstemperatur von +70 °C. Geprüft nach EN 61535, mit CE- und UKCA-Kennzeichnung.

Anders als das TH389 arbeitet die UP-Ausführung mit Silikondichtungen. Wo Silikonfreiheit gefordert ist — etwa im Umfeld von Lackieranlagen —, ist das TH389 mit TPE-Dichtung die richtige Wahl.

Für den Einbau in Gehäuse und Schaltschränke gibt es dieselbe Serie mit M16-, M20- und M25-Verschraubung. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
