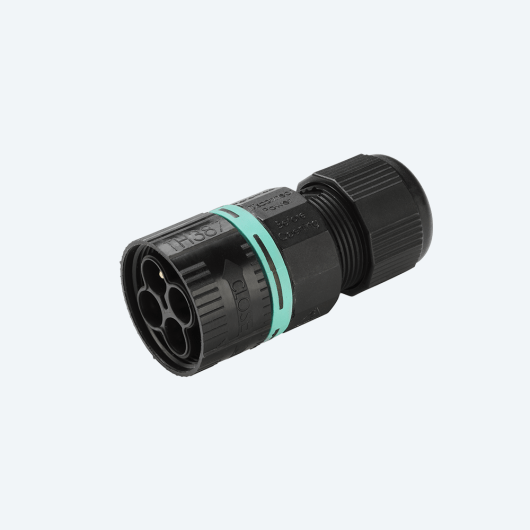

TH387

Das TH387 ist der Mini-Rundsteckverbinder von Techno — 23 mm Außendurchmesser, ausgelegt für 17,5 A bei 500 V AC. Es sitzt zwischen dem kleineren TH381 und den Einbauserien und ist die Wahl, wenn mehr als drei Adern durch eine wasserdichte Trennstelle müssen.

Kabelausführungen

Auf dieser Seite finden Sie die Ausführungen zur Leitungsmontage: Kabelsteckverbinder und Kabelkupplung, jeweils 2-, 3-, 4- und 5-polig sowie in den Schutzleiter-Ausführungen 2+PE, 3+PE und 4+PE. Verriegelt wird über eine Schraubverbindung; die Serie ist für 1000 Steckzyklen ausgelegt.

Leitungsdurchmesser

Die Standardverschraubung nimmt Leitungen von 7 bis 12 mm auf, die verlängerte Ausführung von 7 bis 13,5 mm — dort wird der Mantel auf 25 statt 20 mm abisoliert. Beide sind über die Variantenauswahl erreichbar. Der Leiter wird auf 6 mm abisoliert.

Der zulässige Leiterquerschnitt hängt von der Polzahl ab: bei den 3-poligen Einsätzen 0,5 bis 2,5 mm² mit M3-Klemmschraube und 0,8 Nm, bei den 5-poligen 0,25 bis 1,5 mm² mit M2-Klemmschraube und 0,2 Nm.

Schutz und Material

Die Schutzart beträgt IP66 und IP68 (30 m / 3 h), die Schlagfestigkeit IK07. Das Gehäuse besteht aus glasfaserverstärktem PA66 nach UL94 V0, die Verschraubung aus PA66 nach UL94 V2, die Dichtungen aus TPE, die Kontakte aus Messing. Der Temperaturbereich reicht von −40 bis +125 °C bei einer maximalen Betriebstemperatur von +60 °C. Die Serie ist halogen- und silikonfrei.

Geprüft nach EN 61984, mit CE- und UKCA-Kennzeichnung sowie UL/CSA-Listung nach UL 2238. Für den nordamerikanischen Markt gilt dabei eine abweichende Bemessung von 7 A bei 600 V.

Die passenden Einbauausführungen der Serie folgen in Kürze. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
