TH386 Piercing-Anschluss
- Serien-Nr.:
- TH386-Piercing
- Varianten:
- 4
- Serie:
- TH386(3 Ausführungen)
TH386 Frontplattensteckverbinder mit Piercing-Schraube: Einbauhälfte zum Kabelverbinder TH384, 16 A bei 400 V, 2- und 3-polig, Plattenstärke bis 5,00 mm, IP67.
Gemeinsame Eigenschaften
Verfügbare Ausführungen
Diese Eigenschaften variieren innerhalb der Serie TH386 Piercing-Anschluss und können konfiguriert werden.
Beispiel-Konfigurationen
Eine Auswahl typischer Ausführungen aus der Serie TH386 Piercing-Anschluss. Alle 4 Varianten finden Sie weiter unten in der Tabelle.
Alle Varianten der Serie (4)
| Bezeichnung | Art.-Nr. | Gehäusetyp | Polzahl | Steckverbindertyp | Lager | |
|---|---|---|---|---|---|---|
 |

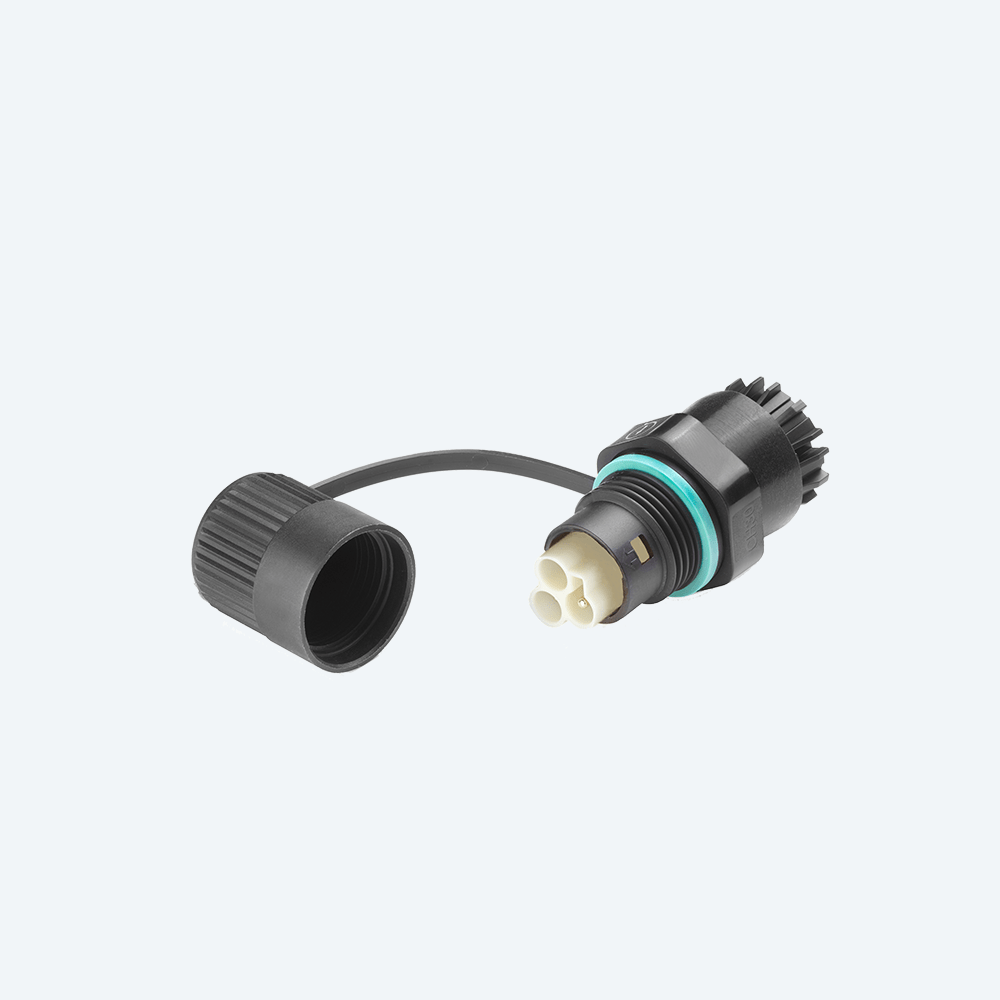

TH386 Gehäusesteckverbinder männlich 3 polig
Gehäusesteckverbinder männlich
Stecker
3
|
THP.386.A1A | Gehäusesteckverbinder männlich | 3 | Stecker | 0 |
 |

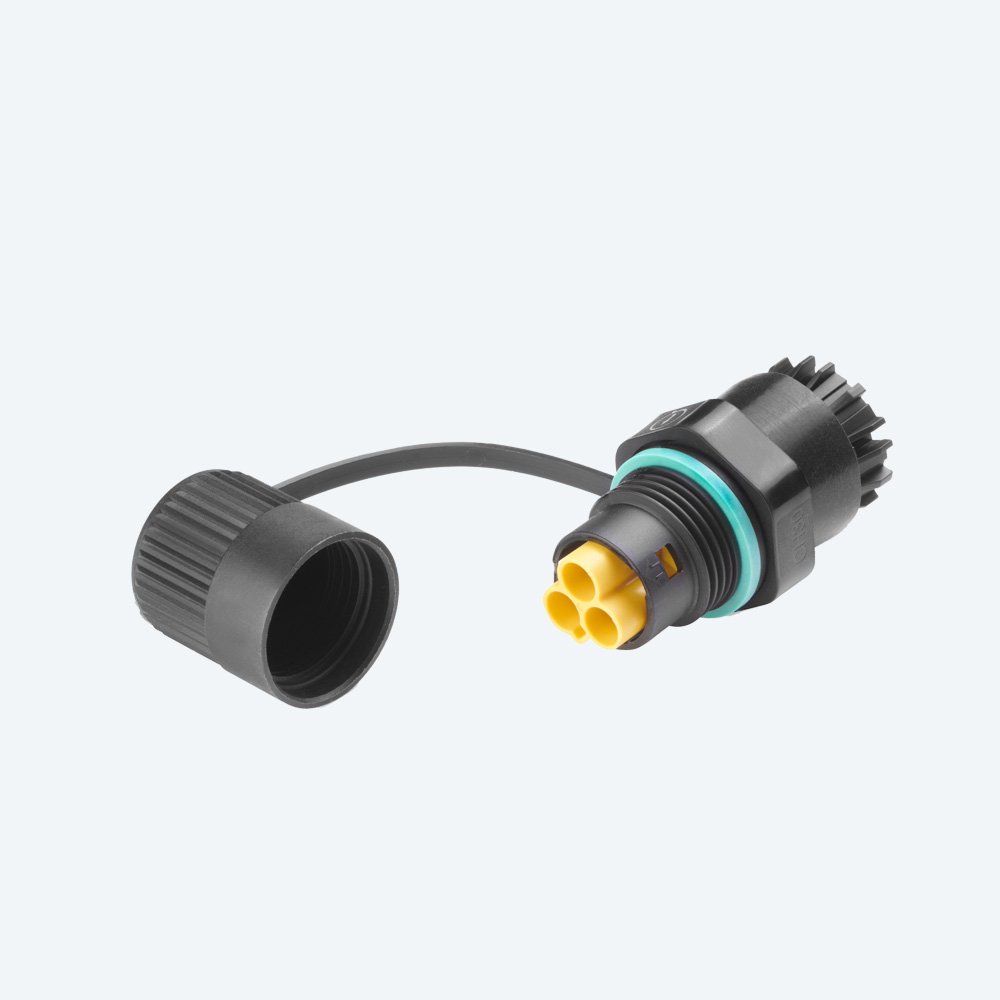

TH386 Gehäusesteckverbinder männlich 2 polig
Gehäusesteckverbinder männlich
Stecker
2
|
THP.386.A2A | Gehäusesteckverbinder männlich | 2 | Stecker | 0 |
 |

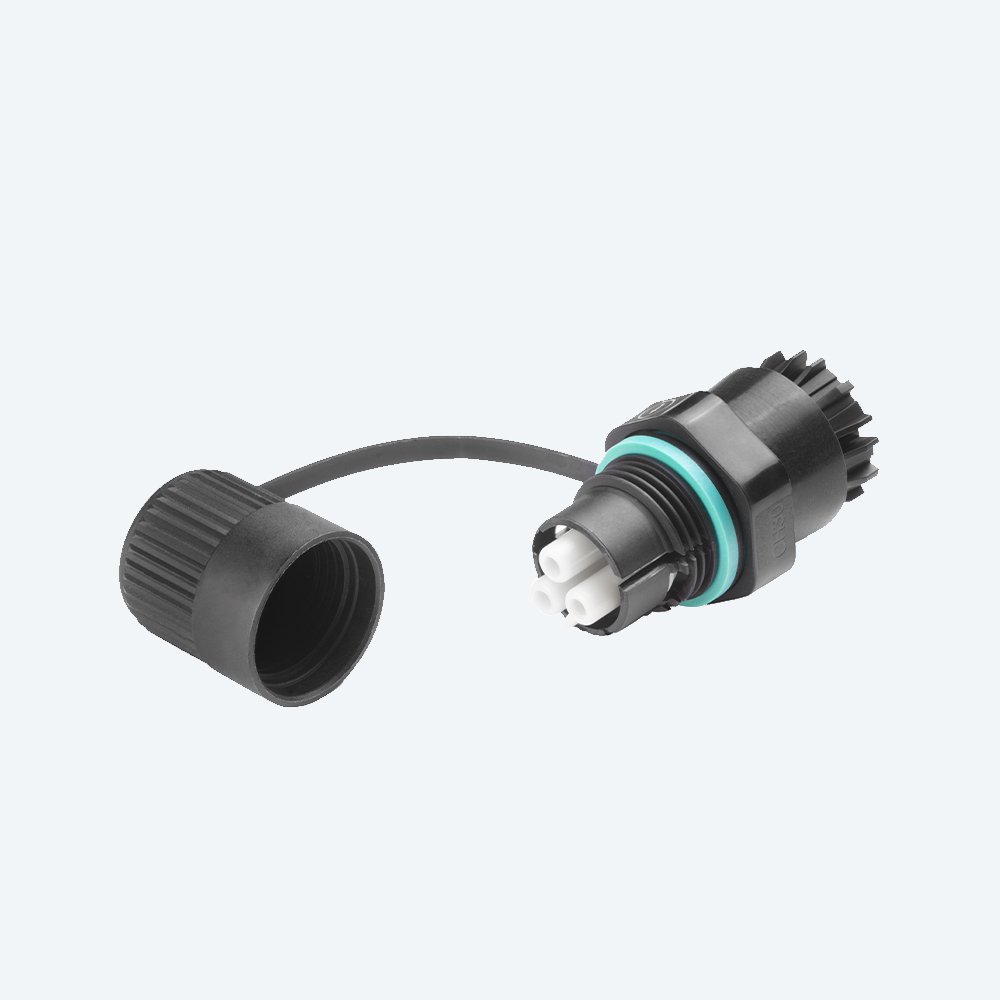

TH386 Gehäusekupplung weiblich 3 polig
Gehäusekupplung weiblich
Buchse
3
|
THP.386.R1A | Gehäusekupplung weiblich | 3 | Buchse | 0 |
 |
TH386 Gehäusekupplung weiblich 2 polig
Gehäusekupplung weiblich
Buchse
2
|
THP.386.R2A | Gehäusekupplung weiblich | 2 | Buchse | 0 |
Beschreibung
Die Serie TH386 ist die Frontplattenhälfte zur Kabelverbindung TH384. Der Steckverbinder sitzt in der Gehäusewand, das Gegenstück kommt am Kabel. Ausgelegt ist die Verbindung auf 16 A bei 400 V AC mit einer Stoßspannungsfestigkeit von 4 kV, die Schutzart beträgt IP67.
Einbau
Die maximale Plattenstärke beträgt 5,00 mm — mehr als bei der TH385. Gesteckt misst die Verbindung Ø 27,0 × 72,0 mm. Die Steckverbindung selbst ist dieselbe wie bei der TH385.
Welche Hälfte wohin?
Der Gehäusesteckverbinder männlich passt auf die TH384-Kabelkupplung, die Gehäusekupplung weiblich auf den TH384-Kabelstecker — jeweils bei gleicher Polzahl. Die Anschlussart der beiden Hälften ist frei kombinierbar: eine Piercing-Einbauhälfte lässt sich mit einer Schraub- oder Crimp-Kabelhälfte stecken.
Polzahlen und Anschluss
Verfügbar sind 2- und 3-polige Ausführungen. Angeschlossen wird mit einer Piercing-Schraube: Die Schraube durchdringt die Leiterisolierung, das Abisolieren entfällt. Der Leiterquerschnitt reicht von 0,5 bis 2,5 mm².
Material
Die Kunststoffteile sind schwarz, die Dichtelemente in Techno-Grün, die Kontakte aus Messing.
Dieselbe Einbauhälfte gibt es auch mit Schraubanschluss sowie als Set aus beiden Hälften. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
