TH385 Set
- Serien-Nr.:
- TH385-Kit
- Varianten:
- 1
- Serie:
- TH385(10 Ausführungen)

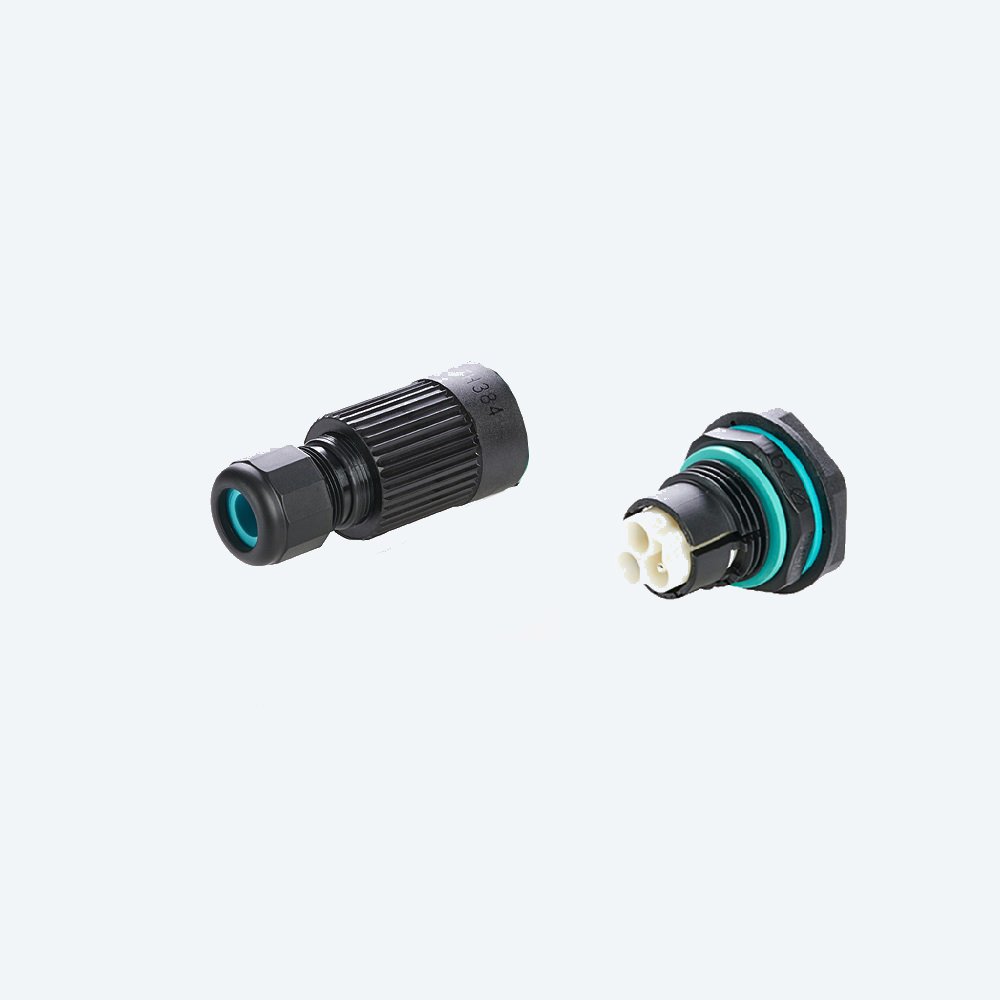

TH385 Set aus Gehäusesteckverbinder und Gehäusekupplung unter einer Artikelnummer: 3-polig, M25-Gewinde, Schraubanschluss, 16 A bei 400 V, IP68.
Gemeinsame Eigenschaften
Beispiel-Konfigurationen
Eine Auswahl typischer Ausführungen aus der Serie TH385 Set. Alle 1 Varianten finden Sie weiter unten in der Tabelle.
Alle Varianten der Serie (1)
| Bezeichnung | Art.-Nr. | Gehäusetyp | Polzahl | Lager | |
|---|---|---|---|---|---|
 |
TH385 Set Stecker und Kupplung 3 polig
Set Stecker und Kupplung
3
|
THR.385.S3A | Set Stecker und Kupplung | 3 | 0 |
Beschreibung
Die Serie TH385 ist die Frontplattenhälfte zur Kabelverbindung TH384. Ausgelegt ist die Verbindung auf 16 A bei 400 V AC mit einer Stoßspannungsfestigkeit von 4 kV, die Schutzart beträgt IP68.
Beide Hälften in einer Nummer
Dieses Set enthält den Gehäusesteckverbinder und die Gehäusekupplung unter einer Artikelnummer. Wer beide Hälften der Einbauverbindung braucht, bestellt eine Position statt zwei. Die Einzelartikel gibt es weiterhin getrennt.
Einbau mit M25-Gewinde
Eingebaut wird mit einem M25-Gewinde und der beiliegenden Befestigungsmutter. Die maximale Plattenstärke beträgt 3,00 mm, der Abgang ist gerade. Gesteckt misst die Verbindung Ø 27,0 × 72,0 mm.
Polzahl und Anschluss
Das Set ist 3-polig ausgeführt. Geklemmt wird mit M3-Schrauben bei 0,8 Nm, der Leiterquerschnitt reicht von 0,5 bis 2,5 mm².
Material
Die Kunststoffteile sind schwarz, die Dichtelemente in Techno-Grün, die Kontakte aus Messing.
Dieselben Einbauhälften gibt es einzeln, mit M20-Gewinde, als 90°-Ausführung sowie mit Crimp- und Piercing-Anschluss. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
