TH385 M20 Schraubanschluss
- Serien-Nr.:
- TH385-Screw-M20
- Varianten:
- 6
- Serie:
- TH385(10 Ausführungen)
TH385 Frontplattensteckverbinder mit M20-Gewinde und Schraubanschluss: Einbauhälfte zum Kabelverbinder TH384, 16 A bei 400 V, 2-, 3- und 5-polig, IP68.
Gemeinsame Eigenschaften
Verfügbare Ausführungen
Diese Eigenschaften variieren innerhalb der Serie TH385 M20 Schraubanschluss und können konfiguriert werden.
Beispiel-Konfigurationen
Eine Auswahl typischer Ausführungen aus der Serie TH385 M20 Schraubanschluss. Alle 6 Varianten finden Sie weiter unten in der Tabelle.
- Gehäusetyp:
- Gehäusesteckverbinder männlich
- Steckverbindertyp:
- Stecker
- Polzahl:
- 2
- Gehäusetyp:
- Gehäusesteckverbinder männlich
- Steckverbindertyp:
- Stecker
- Polzahl:
- 3
- Gehäusetyp:
- Gehäusesteckverbinder männlich
- Steckverbindertyp:
- Stecker
- Polzahl:
- 5
Alle Varianten der Serie (6)
| Bezeichnung | Art.-Nr. | Gehäusetyp | Polzahl | Steckverbindertyp | Lager | |
|---|---|---|---|---|---|---|
|

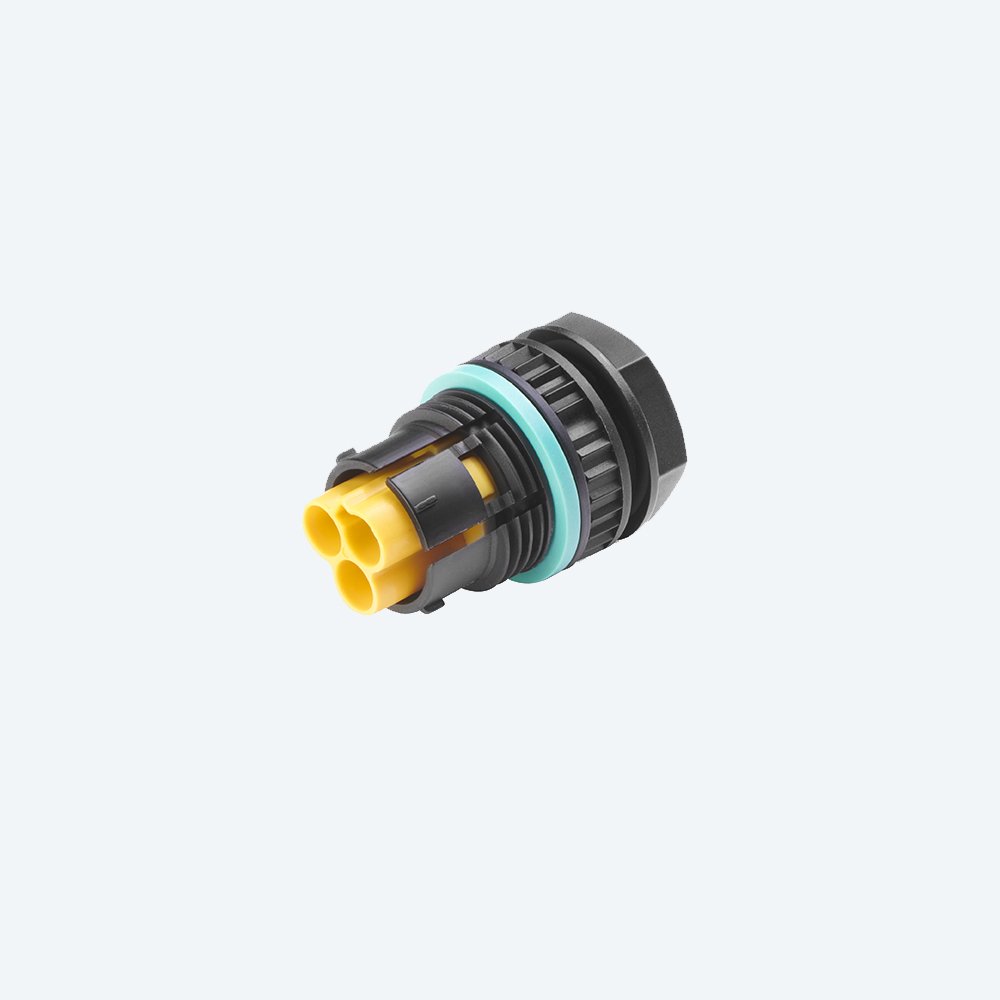

TH385 M20 Gehäusesteckverbinder männlich 2 polig
Gehäusesteckverbinder männlich
Stecker
2
|
THB.385.A2D | Gehäusesteckverbinder männlich | 2 | Stecker | 0 |
|

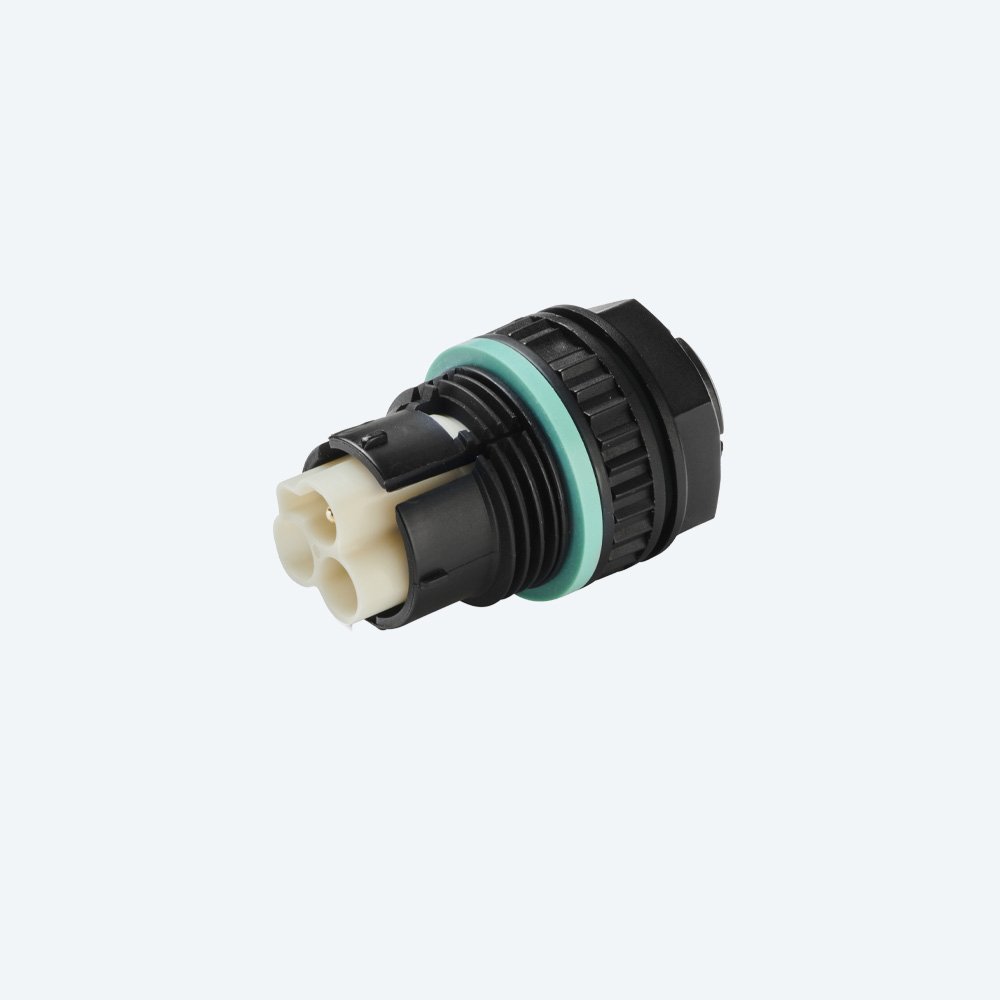

TH385 M20 Gehäusesteckverbinder männlich 3 polig
Gehäusesteckverbinder männlich
Stecker
3
|
THB.385.A3D | Gehäusesteckverbinder männlich | 3 | Stecker | 0 |
|

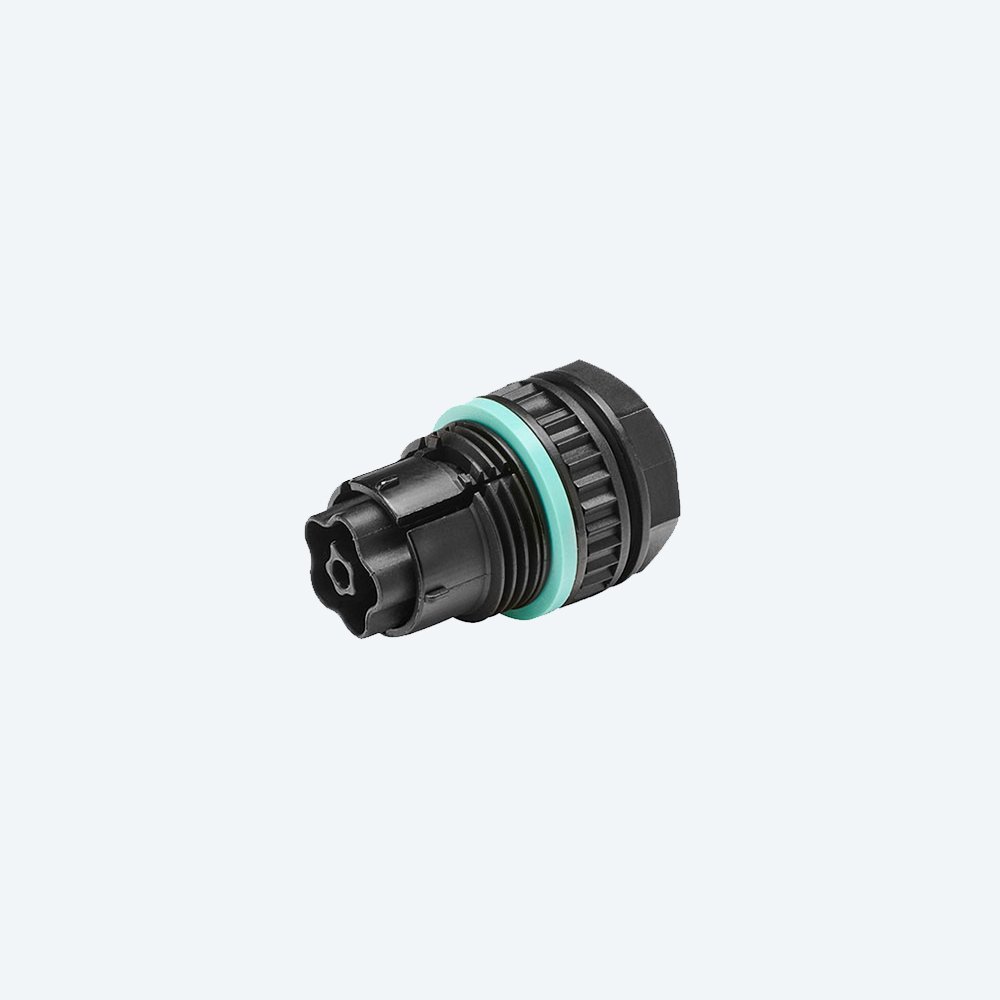

TH385 M20 Gehäusesteckverbinder männlich 5 polig
Gehäusesteckverbinder männlich
Stecker
5
|
THB.385.A5D | Gehäusesteckverbinder männlich | 5 | Stecker | 0 |
 |

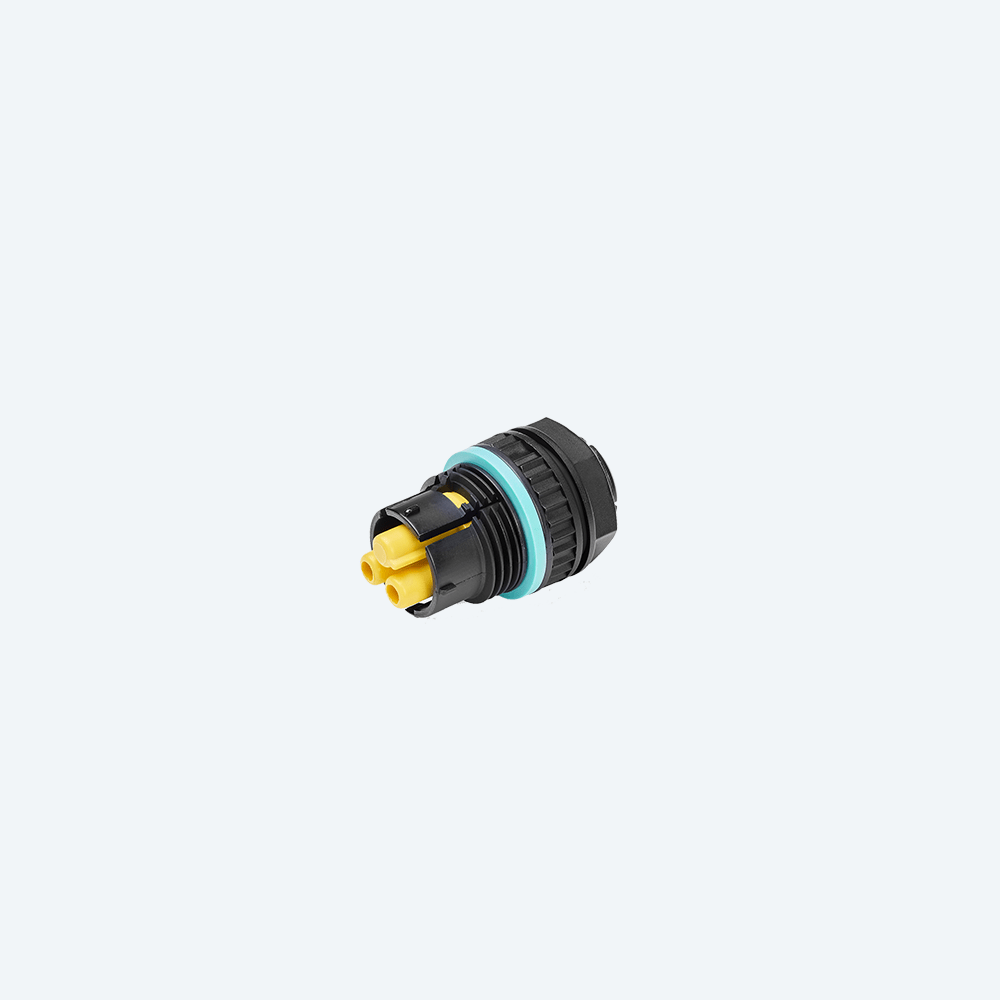

TH385 M20 Gehäusekupplung weiblich 2 polig
Gehäusekupplung weiblich
Buchse
2
|
THB.385.R2D | Gehäusekupplung weiblich | 2 | Buchse | 0 |
 |

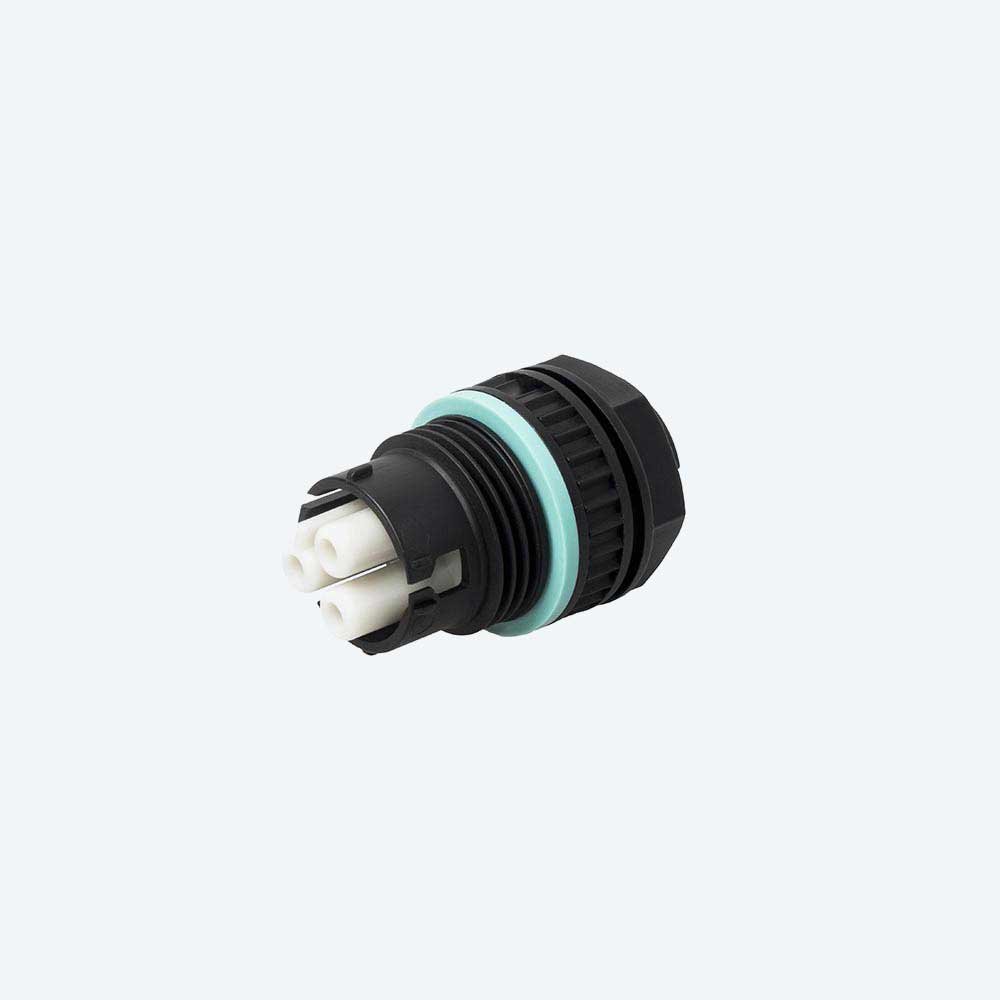

TH385 M20 Gehäusekupplung weiblich 3 polig
Gehäusekupplung weiblich
Buchse
3
|
THB.385.R3D | Gehäusekupplung weiblich | 3 | Buchse | 0 |
 |

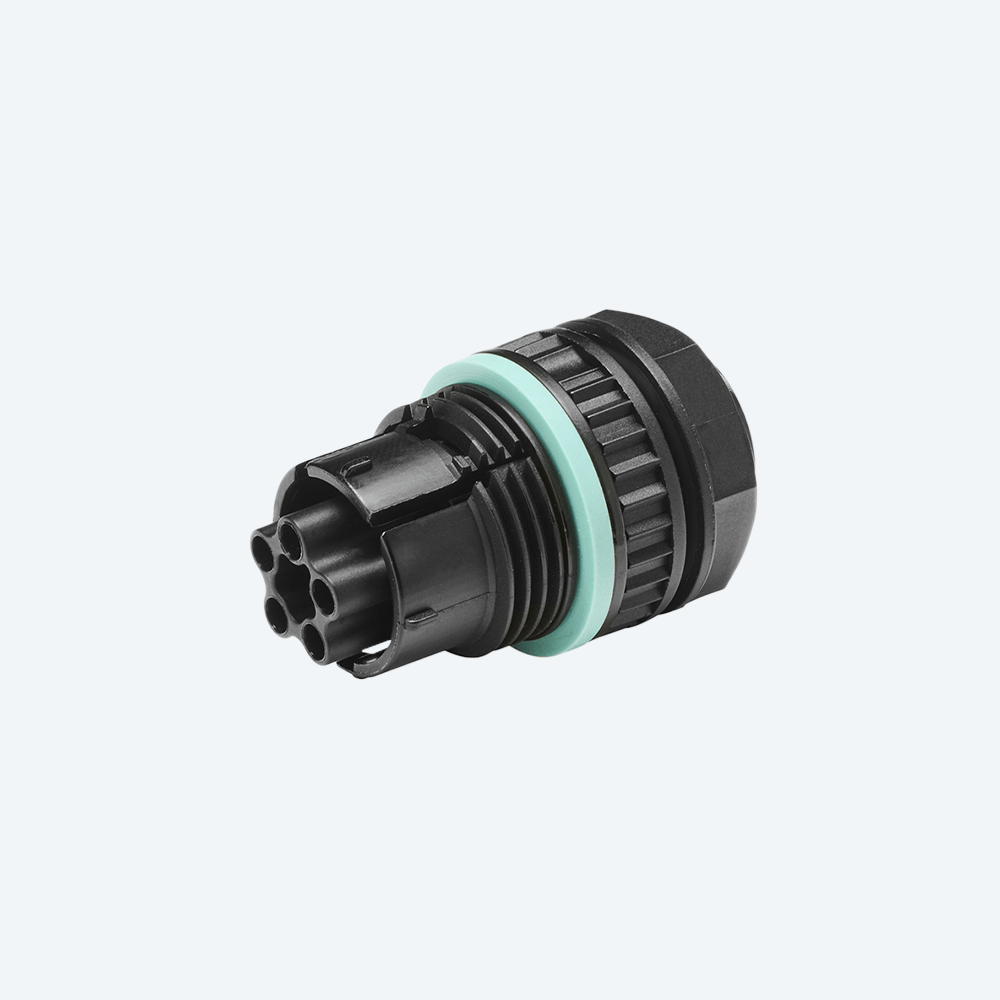

TH385 M20 Gehäusekupplung weiblich 5 polig
Gehäusekupplung weiblich
Buchse
5
|
THB.385.R5D | Gehäusekupplung weiblich | 5 | Buchse | 0 |
Beschreibung
Die Serie TH385 ist die Frontplattenhälfte zur Kabelverbindung TH384. Der Steckverbinder sitzt in der Gehäusewand, das Gegenstück kommt am Kabel. Ausgelegt ist die Verbindung auf 16 A bei 400 V AC mit einer Stoßspannungsfestigkeit von 4 kV, die Schutzart beträgt IP68.
Einbau mit M20-Gewinde
Diese Ausführung wird mit einem M20-Gewinde und der beiliegenden Befestigungsmutter eingebaut. Die maximale Plattenstärke beträgt 4,00 mm, der Abgang ist gerade. Gesteckt misst die Verbindung Ø 27,0 × 75,0 mm.
Welche Hälfte wohin?
Der Gehäusesteckverbinder männlich passt auf die TH384-Kabelkupplung, die Gehäusekupplung weiblich auf den TH384-Kabelstecker — jeweils bei gleicher Polzahl. Die Anschlussart der beiden Hälften ist frei kombinierbar.
Polzahlen und Anschluss
Mit M20-Gewinde stehen 2-, 3- und 5-polige Ausführungen zur Wahl. Geklemmt wird mit M3-Schrauben bei 0,8 Nm, der Leiterquerschnitt reicht von 0,5 bis 2,5 mm².
Material
Die Kunststoffteile sind schwarz, die Dichtelemente in Techno-Grün, die Kontakte aus Messing.
Dieselbe Einbauhälfte gibt es auch mit M25-Gewinde, als 90°-Ausführung sowie mit Crimp- und Piercing-Anschluss. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
