TH385 M20 90° Crimpanschluss
- Serien-Nr.:
- TH385-Crimp-M20-90
- Varianten:
- 4
- Serie:
- TH385(10 Ausführungen)
TH385 Frontplattensteckverbinder M20 mit 90°-Abgang und Crimpkontakten: Einbauhälfte zum Kabelverbinder TH384, 16 A bei 400 V, 2- und 3-polig, IP68.
Gemeinsame Eigenschaften
Verfügbare Ausführungen
Diese Eigenschaften variieren innerhalb der Serie TH385 M20 90° Crimpanschluss und können konfiguriert werden.
Beispiel-Konfigurationen
Eine Auswahl typischer Ausführungen aus der Serie TH385 M20 90° Crimpanschluss. Alle 4 Varianten finden Sie weiter unten in der Tabelle.
Alle Varianten der Serie (4)
| Bezeichnung | |
|---|---|

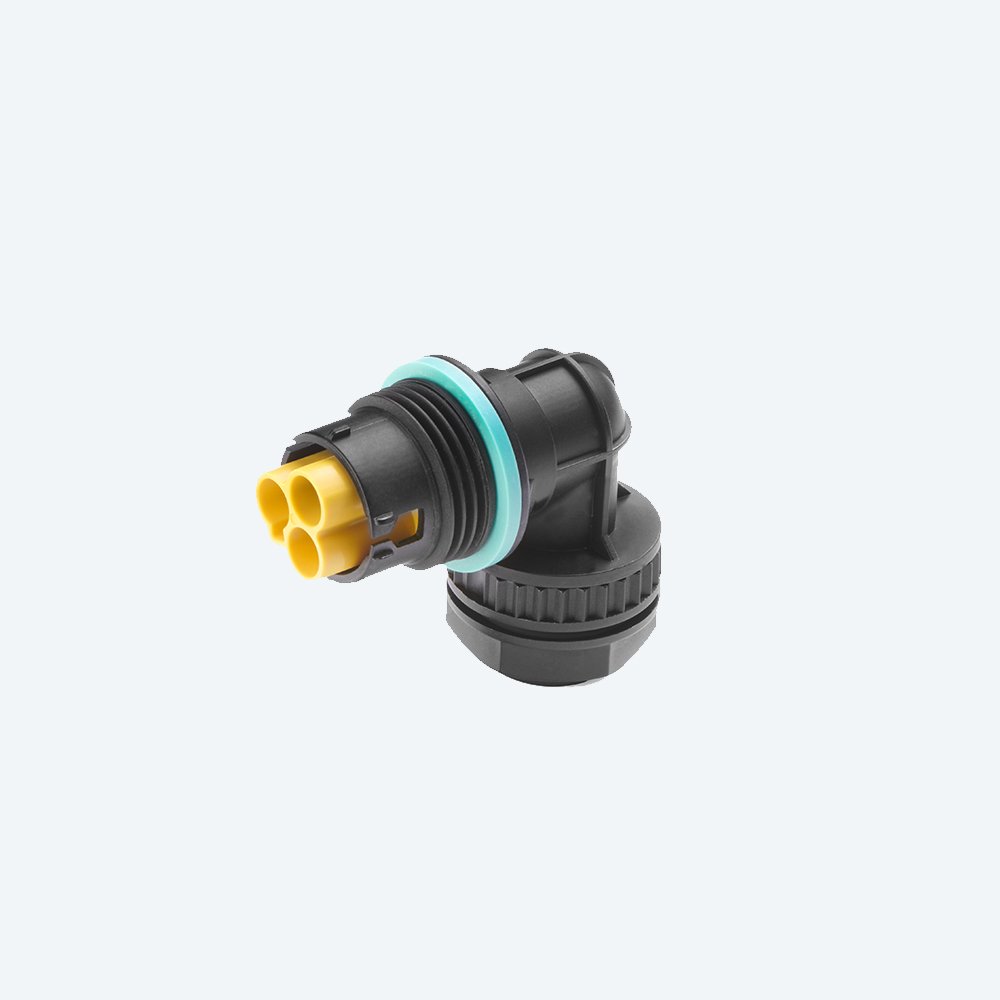

 | TH385 M20 90° Gehäusesteckverbinder männlich 2 polig Gehäusesteckverbinder männlich Stecker 2 |

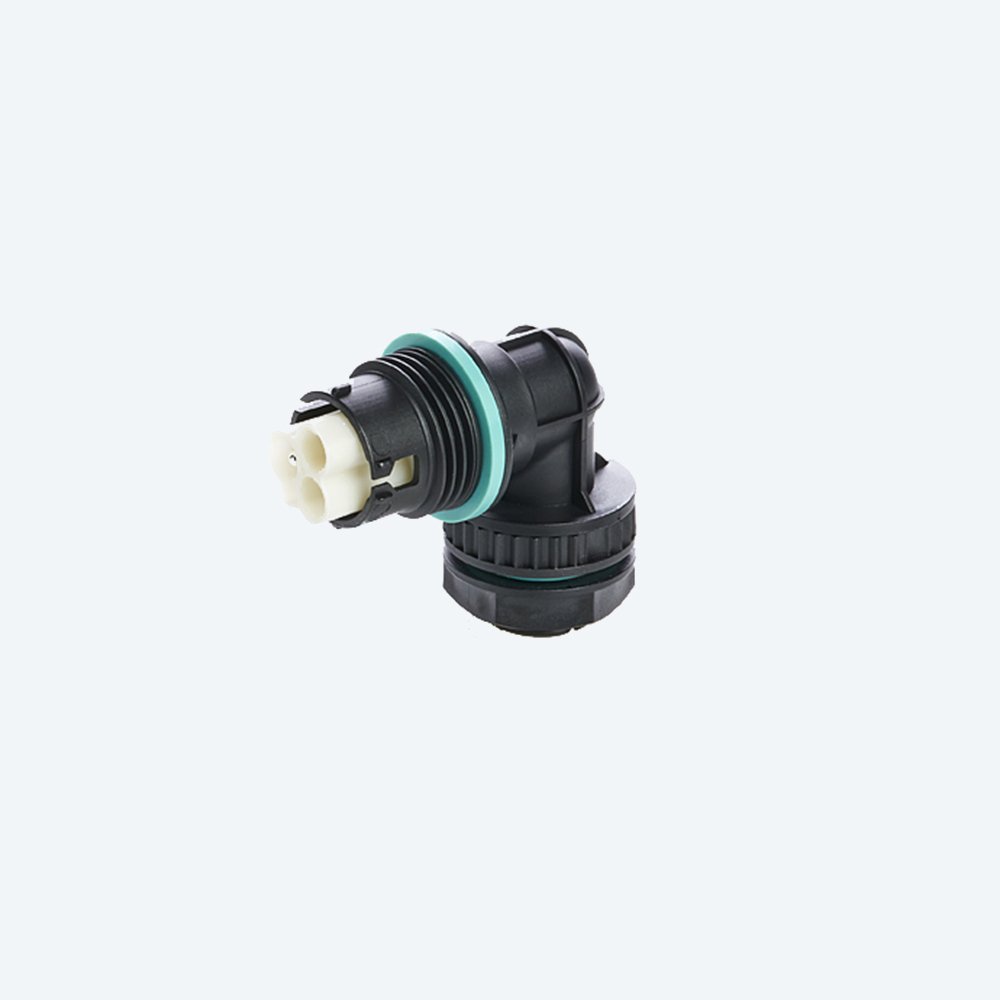

 | TH385 M20 90° Gehäusesteckverbinder männlich 3 polig Gehäusesteckverbinder männlich Stecker 3 |

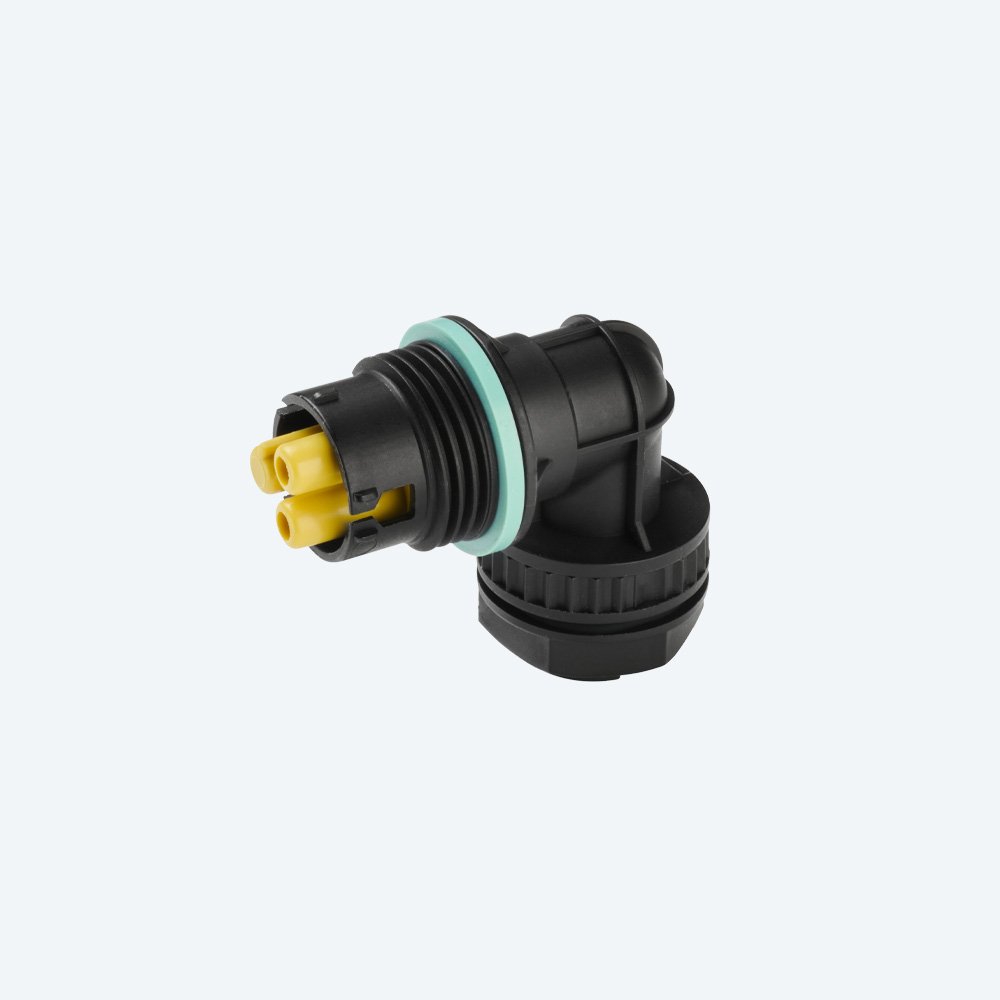

 | TH385 M20 90° Gehäusekupplung weiblich 2 polig Gehäusekupplung weiblich Buchse 2 |

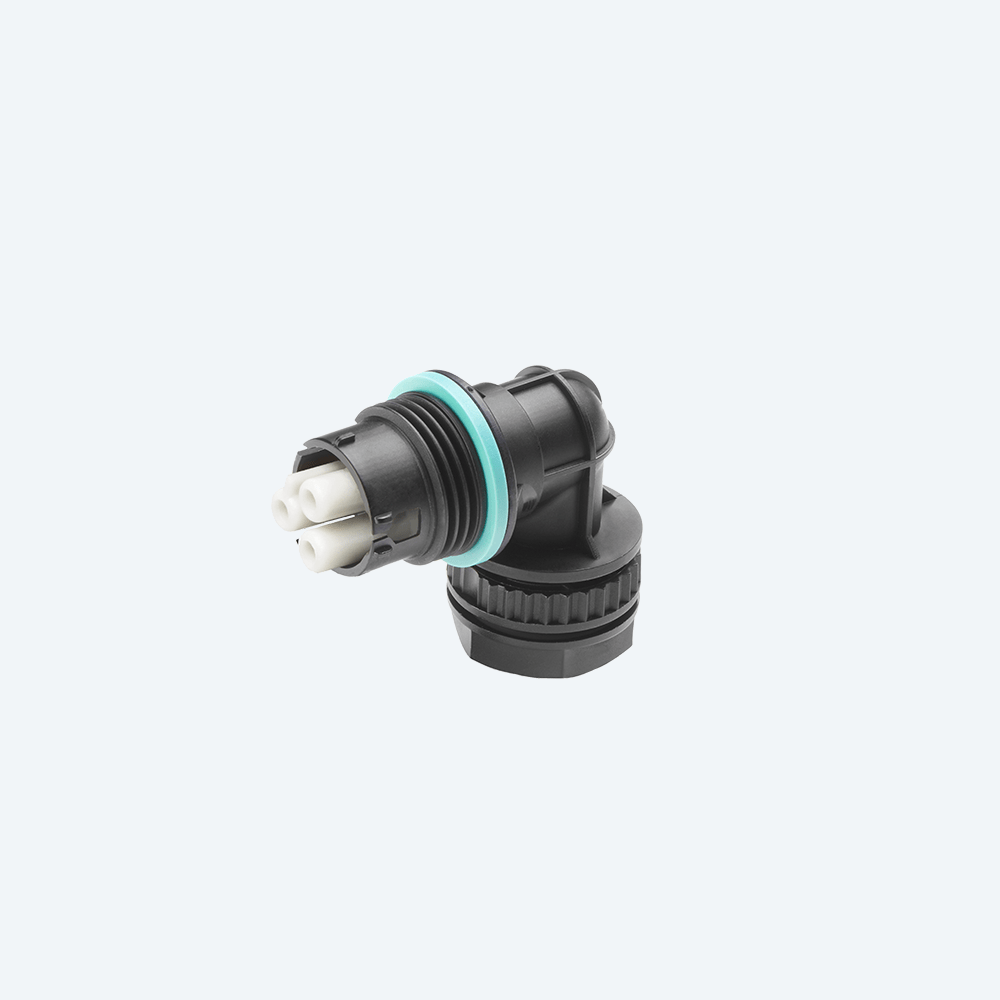

 | TH385 M20 90° Gehäusekupplung weiblich 3 polig Gehäusekupplung weiblich Buchse 3 |
Beschreibung
Die Serie TH385 ist die Frontplattenhälfte zur Kabelverbindung TH384. Diese Ausführung führt das Kabel im 90°-Winkel ab — sinnvoll überall dort, wo hinter der Frontplatte kein Platz für einen geraden Abgang ist.
Einbau
Eingebaut wird mit M20-Gewinde und der beiliegenden Befestigungsmutter, die maximale Plattenstärke beträgt 4,00 mm. Die Verbindung ist auf 16 A bei 400 V AC ausgelegt, Stoßspannungsfestigkeit 4 kV, Schutzart IP68.
Welche Hälfte wohin?
Der Gehäusesteckverbinder männlich passt auf die TH384-Kabelkupplung, die Gehäusekupplung weiblich auf den TH384-Kabelstecker — jeweils bei gleicher Polzahl. Die Anschlussart der beiden Hälften ist frei kombinierbar.
Polzahlen und Anschluss
Verfügbar sind 2- und 3-polige Ausführungen. Die Kontakte werden gecrimpt, der Leiterquerschnitt reicht von 0,5 bis 2,5 mm².
Material
Die Kunststoffteile sind schwarz, die Dichtelemente in Techno-Grün, die Kontakte aus Messing.
Denselben Steckverbinder gibt es mit geradem Abgang sowie mit Schraub- und Piercing-Anschluss. Abweichende Konfigurationen konfektionieren wir kundenspezifisch. Sprechen Sie uns an.
