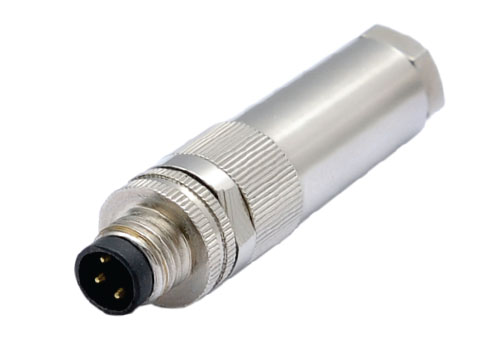

M8 Rundsteckverbinder - Stecker (männlich) montierbar Kabel mit Lötanschluss

Produktbeschreibung

Dieser M8-Rundsteckverbinder ist ein gerader Stecker (männlich) zur Feldkonfektionierung. Das Kabel wird direkt vor Ort an die Lötkontakte angeschlossen, sodass sich passgenaue Verbindungen für Sensoren und Aktoren herstellen lassen. Das Gehäuse besteht aus nickelbeschichtetem Messing, die Verbindung zum Gegenstück erfolgt über das M8x1,0-Gewinde. Die Baureihe deckt Steckverbinder von 3 bis 8 Polen ab.

Technische Eigenschaften

• Gewinde: M8x1,0

• Kodierung: A, A mit Kodiernase (fehlersicher), B

• Polzahl: 3, 4, 5, 6, 8

• Anschlussart: Lötkontakte

• Gehäusematerial: Messing, nickelbeschichtet, silber

• Schutzart: IP67 / IP68

• Kabelaußendurchmesser: 3 - 4,5 mm

• Leiterquerschnitt: 0,14 / 0,25 / 0,34 mm² (AWG 26 / 24 / 22)

• Bemessungsstrom: 3 A (3- und 4-polig), 1,5 A (5-, 6- und 8-polig)

• Bemessungsspannung: 50 V AC / 60 V DC

• Betriebstemperatur: -25 °C bis +85 °C

• Kontaktwiderstand: < 10 mΩ

• Isolationswiderstand: ≥ 100 MΩ

• Kontaktmaterial: Stiftkontakt CuZn, Kontaktoberfläche Au

• Mechanische Lebensdauer: > 100 Steckzyklen

Vorteile

• Flexible Feldkonfektionierung: Der Lötanschluss ermöglicht passgenaue Kabelverbindungen direkt vor Ort.

• Breites Spektrum: Verschiedene Kodierungen und Polzahlen von 3 bis 8 Polen decken unterschiedliche Anwendungen ab.

• Fehlersicher steckbar: Die Ausführung mit Kodiernase verhindert Fehlsteckungen.

• Dicht im verschraubten Zustand: Mit Schutzart IP67/IP68 ist die Verbindung gegen Staub und Wasser geschützt.
