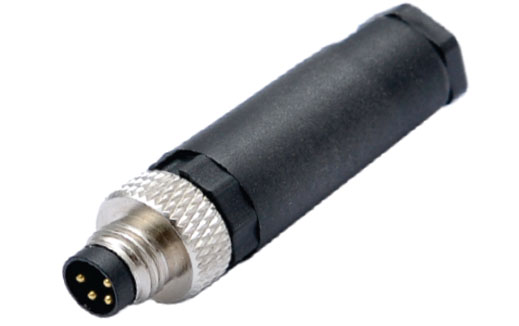

M8 Rundsteckverbinder - Stecker (männlich) montierbar Kabel Kunststoff mit Schraubanschluss
- Serien-Nr.:
- M08#01
- Varianten:
- 2
Konfektionierbarer M8-Stecker mit Schraubanschluss und Polyamid-Gehäuse für Kabel von 3 bis 4,5 mm. Dichter IP67/IP68-Anschluss für Sensorik und Aktorik.
Datenblatt der Serie herunterladen (PDF)%20montierbar%20Kabel%20Kunststoff%20mit%20Schraubanschluss&nr=M08%2301&bild=https%3A%2F%2Fkooxwelqbqplbryoxbya.supabase.co%2Fstorage%2Fv1%2Fobject%2Fpublic%2Fproduct-media%2Fproducts%2Fa0ecd231-2268-4bcf-8a39-2de6002ec7de%2Fimages%2F1791532188196-m0801.jpg){kind=link}
%20montierbar%20Kabel%20Kunststoff%20mit%20Schraubanschluss&nr=M08%2301&bild=https%3A%2F%2Fkooxwelqbqplbryoxbya.supabase.co%2Fstorage%2Fv1%2Fobject%2Fpublic%2Fproduct-media%2Fproducts%2Fa0ecd231-2268-4bcf-8a39-2de6002ec7de%2Fimages%2F1791532188196-m0801.jpg){kind=link}
Gemeinsame Eigenschaften
Verfügbare Ausführungen
Diese Eigenschaften variieren innerhalb der Serie M8 Rundsteckverbinder - Stecker (männlich) montierbar Kabel Kunststoff mit Schraubanschluss und können konfiguriert werden.
Beispiel-Konfigurationen
Eine Auswahl typischer Ausführungen aus der Serie M8 Rundsteckverbinder - Stecker (männlich) montierbar Kabel Kunststoff mit Schraubanschluss. Alle 2 Varianten finden Sie weiter unten in der Tabelle.
Alle Varianten der Serie (2)
| Bezeichnung | Art.-Nr. | Kodierung | MaxStrom [A] | Polzahl | Spannung [V] | Lager | |
|---|---|---|---|---|---|---|---|
|
M8 Rundsteckverbinder A 3 - Stecker (männlich) montierbar Kabel Kunststoff mit Schraubanschluss
A
3
3
|
M08A03/MFB/PA/ST | A | 3 | 3 | 60 | 0 | |
|
M8 Rundsteckverbinder A 4 - Stecker (männlich) montierbar Kabel Kunststoff mit Schraubanschluss
A
4
3
|
M08A04/MFB/PA/ST | A | 3 | 4 | 60 | 0 |
Beschreibung
Produktbeschreibung
Dieser M8-Rundsteckverbinder ist ein gerader Stecker (männlich) zur Feldkonfektionierung. Das Kabel wird direkt vor Ort an die Schraubanschlüsse angeschlossen, sodass sich passgenaue Verbindungen für Sensoren und Aktoren ohne Spezialwerkzeug herstellen lassen. Das schwarze Gehäuse besteht aus Polyamid, die Verbindung zum Gegenstück erfolgt über das M8x1,0-Gewinde.
Technische Eigenschaften
-
Gewinde: M8x1,0
-
Kodierung: A
-
Polzahl: 3, 4
-
Anschlussart: Schraubanschluss
-
Gehäusematerial: Polyamid, schwarz
-
Schutzart: IP67 / IP68
-
Kabelaußendurchmesser: 3 - 4,5 mm
-
Leiterquerschnitt: 0,14 / 0,25 / 0,34 mm² (AWG 26 / 24 / 22)
-
Bemessungsstrom: 3 A
-
Bemessungsspannung: 50 V AC / 60 V DC
-
Betriebstemperatur: -25 °C bis +85 °C
-
Kontaktwiderstand: < 10 mΩ
-
Isolationswiderstand: ≥ 100 MΩ
-
Kontaktmaterial: Stiftkontakt CuZn, Kontaktoberfläche Au
-
Mechanische Lebensdauer: > 100 Steckzyklen
Vorteile
-
Montage ohne Spezialwerkzeug: Der Schraubanschluss ermöglicht das schnelle Konfektionieren und Reparieren von Kabeln direkt im Feld.
-
Dicht im verschraubten Zustand: Mit Schutzart IP67/IP68 ist die Verbindung gegen Staub und Wasser geschützt.
-
Niedriger Übergangswiderstand: Vergoldete Kontaktoberflächen sichern einen Kontaktwiderstand unter 10 mΩ.
-
Kompakte Bauform: Das M8-Gewinde eignet sich für Anwendungen mit wenig Einbauraum.
