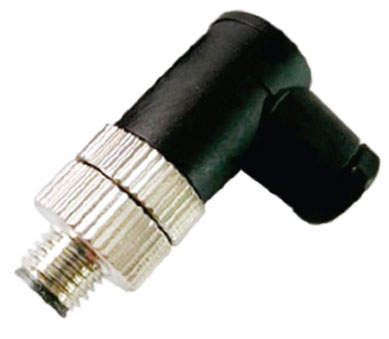

    M8 Rundsteckverbinder - Stecker (männlich) montierbar Kabel 90° mit Schraubanschluss

    Serie · 2 Varianten
    Abbildung ähnlich
    M8 Rundsteckverbinder - Stecker (männlich) montierbar Kabel 90° mit Schraubanschluss
    Serien-Nr.:
    M08#07
    Varianten:
    2
    Serie:
    M8 Rundsteckverbinder(55 Ausführungen)

    Konfektionierbarer M8-Stecker in 90°-Winkelform mit Schraubanschluss und Rändelmutter für Kabel von 3 bis 4,5 mm. Schutzart IP65 für die Sensorik und Automation.

    Datenblatt der Serie herunterladen (PDF)

    Gemeinsame Eigenschaften

    Anschlussart:Schraubanschlüsse
    AnschlussseiteA:M8-Stecker, gewinkelt
    AnschlussseiteB:konfektionierbar
    Ausrichtung:90° gewinkelt
    Farbe:Silber
    Gehäusefarbe:Silber
    Gehäuseform:Rund
    Gehäusematerial:Messing Nickelbeschichtet
    Gehäusetyp:montierbar Kabel 90°
    Kodierung:A
    MaxStrom [A]:3
    ProduktArt:unkonfektioniert
    Schutzart:IP65
    Serie:M8
    Spannung [V]:60
    Steckverbindertyp:Stecker

    Verfügbare Ausführungen

    Diese Eigenschaften variieren innerhalb der Serie M8 Rundsteckverbinder - Stecker (männlich) montierbar Kabel 90° mit Schraubanschluss und können konfiguriert werden.

    Polzahl:3, 4

    Beispiel-Konfigurationen

    Eine Auswahl typischer Ausführungen aus der Serie M8 Rundsteckverbinder - Stecker (männlich) montierbar Kabel 90° mit Schraubanschluss. Alle 2 Varianten finden Sie weiter unten in der Tabelle.

    M08A03/MFA/BN/ST
    M8 Rundsteckverbinder A 3 - Stecker (männlich) montierbar Kabel 90° mit Schraubanschluss
    Polzahl:
    3
    M08A04/MFA/BN/ST
    M8 Rundsteckverbinder A 4 - Stecker (männlich) montierbar Kabel 90° mit Schraubanschluss
    Polzahl:
    4

    Alle Varianten der Serie (2)

    Bezeichnung Art.-Nr. Kodierung MaxStrom [A] Polzahl Spannung [V] Lager
    		M8 Rundsteckverbinder A 3 - Stecker (männlich) montierbar Kabel 90° mit Schraubanschluss
    A
    3
    3
    		 M08A03/MFA/BN/ST A 3 3 60 0
    		M8 Rundsteckverbinder A 4 - Stecker (männlich) montierbar Kabel 90° mit Schraubanschluss
    A
    4
    3
    		 M08A04/MFA/BN/ST A 3 4 60 0

    Beschreibung

    Produktbeschreibung

    Dieser M8-Rundsteckverbinder ist als 90° gewinkelter Stecker mit Rändelmutter für die Feldkonfektionierung ausgelegt. Die Leiter werden über einen Schraubanschluss kontaktiert, sodass Kabel direkt vor Ort montiert werden können. Die Winkelform erlaubt einen platzsparenden Kabelabgang und eignet sich für den Anschluss von Sensoren, Aktoren und anderen Komponenten in der industriellen Automatisierung.

    Technische Eigenschaften

    • Kodierung: A

    • Polzahl: 3, 4

    • Gewinde: M8x1,0

    • Anschlussart: Schraubanschluss

    • Schutzart: IP65

    • Kabelaußendurchmesser: 3 - 4,5 mm

    • Leiterquerschnitt: 0,14 / 0,25 / 0,34 mm² (AWG 26 / 24 / 22)

    • Betriebstemperatur: -25 °C bis +85 °C

    • Bemessungsspannung: 50 V AC / 60 V DC

    • Bemessungsstrom: 3 A

    • Mechanische Lebensdauer: > 100 Steckzyklen

    • Kontaktwiderstand: < 10 mΩ

    • Isolationswiderstand: ≥ 100 MΩ

    • Kontaktmaterial: Stiftkontakt CuZn, Kontaktoberfläche Au

    Vorteile

    • Platzsparende Winkelform: Der 90°-Kabelabgang ermöglicht die Montage auch bei wenig Bauraum.

    • Feldkonfektionierbar: Der Schraubanschluss erlaubt die Montage ohne Löten direkt an der Maschine.

    • Sichere Verbindung: Die Rändelmutter lässt sich von Hand anziehen und fixiert den Stecker am Gegenstück.

    • Langlebige Kontakte: Vergoldete Kontaktoberflächen (Au) sichern einen niedrigen Kontaktwiderstand (< 10 mΩ).
