Was sind die elektrischen Kerndaten des CM28 Tasters?

Er ist für eine maximale Schaltlast von 50 mA bei 24 VDC ausgelegt. Vergoldete Kontakte sorgen für einen geringen Kontaktwiderstand von unter 50 mΩ. Der Isolationswiderstand liegt bei über 1000 MΩ.

Für welchen Einbaudurchmesser und welche Plattenstärke ist der Taster ausgelegt?

Der CM28 ist für eine 19 mm Einbauöffnung konzipiert und kann in Frontplatten mit einer Stärke von 1,0 mm bis 3,0 mm montiert werden. Das empfohlene Anzugsdrehmoment für die Befestigungsmutter beträgt 5 bis 14 Nm.

Aus welchen Materialien besteht der Taster?

Das Gehäuse und der Betätiger sind wahlweise aus robustem Edelstahl (V2A/1.4301) oder schwarz eloxiertem Aluminium gefertigt. Die Kontakte bestehen aus vergoldetem Messing für optimale Leitfähigkeit.

Welche Schutzart hat der Taster und für welchen Temperaturbereich ist er geeignet?

Der Taster bietet frontseitig die hohe Schutzart IP67 nach EN 60529 und ist für einen Betriebstemperaturbereich von -25 °C bis +55 °C ausgelegt.

Wie wird der Taster angeschlossen?

Der Anschluss erfolgt über 2,0 x 0,5 mm Lötanschlüsse auf der Rückseite des Tasters.

Ist der Taster als rastende oder tastende Variante verfügbar?

Dieses Modell ist in der Standardausführung als Taster mit einer tastenden (momentary) Schaltfunktion ausgeführt. Für alternative Konfigurationen kontaktieren Sie bitte unseren Vertrieb.

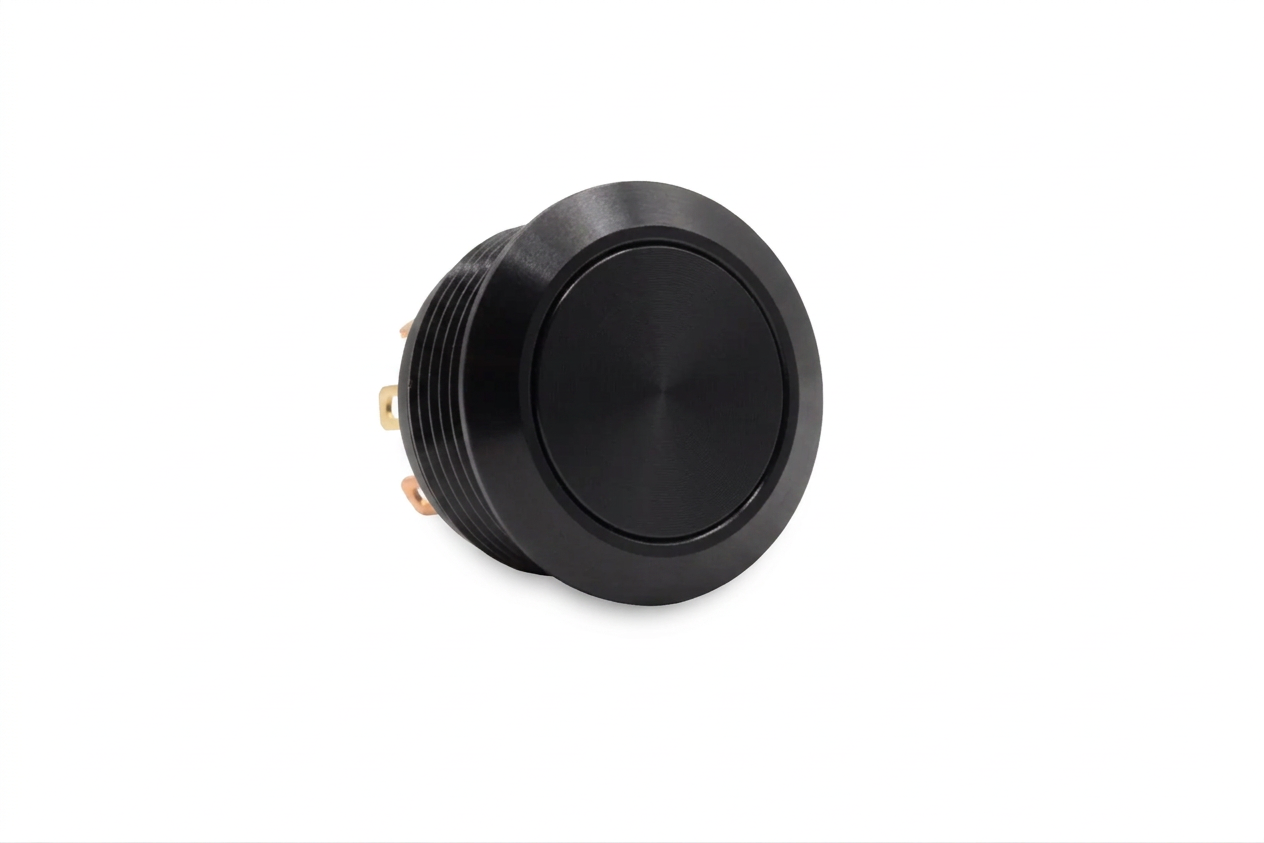

CM28 19mm Drucktaster

Serie · 2 Varianten

Abbildung ähnlich

Serien-Nr.:: CM28/
Varianten:: 2

Der CM28 ist ein vandalismusgeschützter 19 mm Drucktaster für Industrieanwendungen, der Schutzart IP67, eine tastende Schaltfunktion und eine geringe Einbautiefe bietet.

Datenblatt der Serie herunterladen (PDF)

Gemeinsame Eigenschaften

Anschlussart:Lötkontakte

Auslöseart:Mechanisch

Einbaudurchmesser [mm]:19

Gehäuseform:Rund

Kontaktmaterial:Gold

Montageart:Frontplattenmontage

Polzahl:Einpolig

Schaltertyp:Unbeleuchtet

Schaltfunktion:Taster

Schaltzyklen min.:50.000

Schutzart:IP67

Serie:CM28

Spannung [V]:24

Tastknopf:Flach

Verfügbare Ausführungen

Diese Eigenschaften variieren innerhalb der Serie CM28 19mm Drucktaster und können konfiguriert werden.

Gehäusefarbe:Schwarz, Silber

Gehäusematerial:Aluminium, Edelstahl

Tastknopffarbe:Schwarz, Silber

Tastknopfmaterial:Aluminium, Edelstahl

Beispiel-Konfigurationen

Eine Auswahl typischer Ausführungen aus der Serie CM28 19mm Drucktaster. Alle 2 Varianten finden Sie weiter unten in der Tabelle.

CM28/V2/F/M/S/20

CM28 19mm Edelstahl Taster Flach

Gehäusefarbe:: Silber
Gehäusematerial:: Edelstahl
Tastknopffarbe:: Silber
Tastknopfmaterial:: Edelstahl

CM28/AS/F/M/S/20

CM28 19mm Aluminium Taster Flach

Tastknopffarbe:: Schwarz
Gehäusefarbe:: Schwarz
Tastknopfmaterial:: Aluminium
Gehäusematerial:: Aluminium

Alle Varianten der Serie (2)

	Bezeichnung	Art.-Nr.	Gehäusefarbe	Gehäusematerial	Tastknopffarbe	Tastknopfmaterial	Lager
	CM28 19mm Aluminium Taster Flach Schwarz Schwarz Aluminium	CM28/AS/F/M/S/20	Schwarz	Aluminium	Schwarz	Aluminium	0
	CM28 19mm Edelstahl Taster Flach Silber Edelstahl Silber	CM28/V2/F/M/S/20	Silber	Edelstahl	Silber	Edelstahl	3

Beschreibung

Produktbeschreibung

Der CM28 ist ein robuster und vandalismusgeschützter Drucktaster mit 19 mm Einbaudurchmesser. Dank seiner flachen Bauform mit nur 12,7 mm Einbautiefe eignet er sich ideal für den Einsatz in kompakten Gehäusen, Bedieneinheiten oder öffentlichen Anlagen. Dieser Taster ist in Edelstahl oder schwarz eloxiertem Aluminium erhältlich und verfügt über eine tastende Schaltfunktion (1 Schließer).

Technische Eigenschaften

Einbaudurchmesser: 19 mm
Frontplattenstärke: 1,0 mm bis 3,0 mm
Schutzart: IP67 (frontseitig nach EN 60529)
Schaltleistung: max. 50 mA / 24 VDC
Schaltfunktion: Tastend (Momentary)
Betriebstemperatur: -25 °C bis +55 °C
Anschlüsse: Lötanschlüsse (2,0 x 0,5 mm)
Mechanische Lebensdauer: min. 50.000 Zyklen

Vorteile

Extrem flaches Design: Mit einer Einbautiefe von nur 12,7 mm ist der Taster ideal für Applikationen mit begrenztem Bauraum hinter der Frontplatte.
Hohe Widerstandsfähigkeit: Vandalismussichere Konstruktion mit Schutzart IP67 und Materialien wie Edelstahl (1.4301) oder Aluminium für den langlebigen Einsatz.
Zuverlässige Schaltleistung: Vergoldete Messingkontakte sichern eine stabile Verbindung und eine mechanische Lebensdauer von mindestens 50.000 Schaltzyklen.
Einfache Montage: Der Taster ist für eine Standard-19-mm-Bohrung ausgelegt und wird mit einer Mutter sicher befestigt.
